Воздушная завеса с нижним выдувом для защиты ворот, серия AC 600

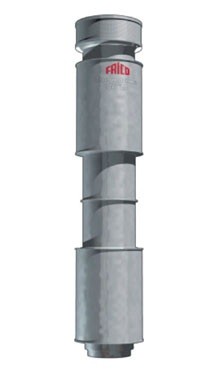

Воздушные завесы серии AC600 обеспечивают эффективную защиту открытых проемов ворот за счет выдува высокоскоростной воздушной струи из узкой щели канальной конструкции, расположенной на уровне пола параллельно створу ворот. АС600 компонуется в колонну, состоящую из секции забора воздуха, блока вентиляторов и глушителей. Колонна размещается внутри помещения сбоку от ворот и устанавливается на опорный фланец канальной конструкции. Ширина щели и угол выдува потока определяются при проектировании. Вентиляторный блок состоит из одного или нескольких вентиляторов в соответствии с заданными расходно-напорными характеристиками. Статический напор холодного наружного воздуха и ветровая нагрузка компенсируются мощным воздушным потоком, создаваемым завесой.

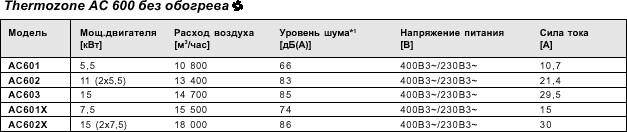

Технические характеристики:

*1) Замерено в помещении объемом 15,000м³ на расстоянии 10 метров от воротного проема.

Класс защиты AC600 без обогрева: (IP24), брызгозащищенное исполнение.

Сертификация:ГОСТ, стандарт CE.

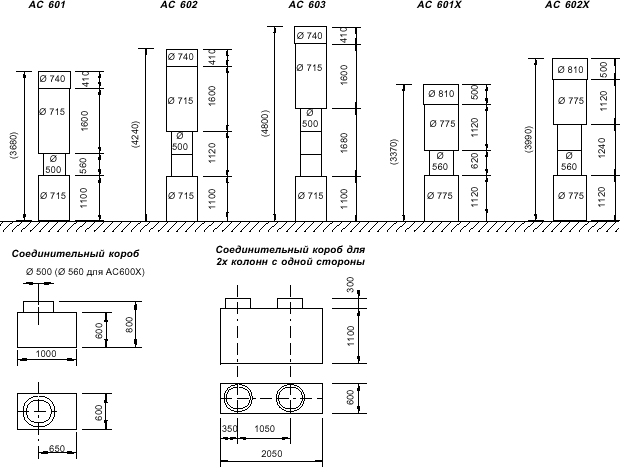

Размеры:

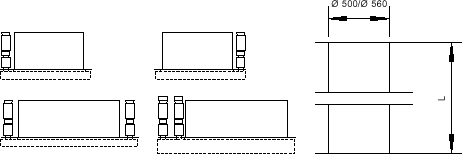

Расположение и установка:

Конструкция канала

Имеются два конструктивных варианта:

• Металлическая канальная конструкция.
• Бетонная канальная конструкция с металлической крышкой сверху.

В первом случае канальная конструкция заодно со щелью выдува изготавливается из стального листа. Во втором канал бетонируется, а верхняя крышка со щелью выдува устанавливается на закладные элементы. В обоих вариантах щель располагается на уровне пола, как можно ближе к оси проема. Длина и ширина канальной конструкции, щели выдува, а также угол наклона потока, определяются при проектировании. Если существует вероятность залива канала водой, должна быть предусмотрена возможность дренажа. Колонна может располагаться с любой стороны воротного проема внутри помещения. Для широких ворот устанавливаются две колонны с одной или обеих сторон проема. Возможны специальные решения.

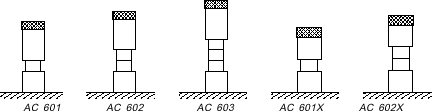

Увеличение высоты колонны

Забор воздуха должен осуществляться с уровня выше дверного проема, а для этого необходимо наращивать высоту колонны. Дополнительная вставка устанавливается между секцией забора воздуха и верхним шумоглушителем. Необходимые размеры вставки определяются при проектировании.
