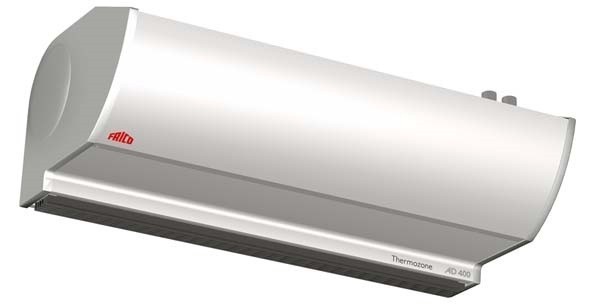

    Воздушные завесы для воротных проемов, серия AD400 A/E/W

    Воздушные завесы для воротных проемов, серия AD400 A/E/W

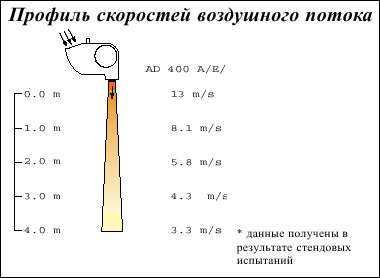

    AD400A/E/W - это новые серии воздушных завес с современным дизайном, предназначенные для установки над входными дверями и воротами высотой от 3 до 4 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения. Направление воздушного потока можно изменить поворотом решетки в зоне выдува.

    Завесы AD400 с блоками обогрева как правило используют как для защиты дверного проема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения. Завесы AD 400A без блоков нагрева применяются для защиты кондиционируемых объемов и ворот промышленных холодильников.

    Благодаря компактности конструкции, завесы серии AD400 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы монтируются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата.

    Модели трех типоразмеров позволяют выбрать требуемый набор завес для любой ширины проема

    Технические характеристики:

    Воздушные завесы для воротных проемов, серия AD400 A/E/W

    *1) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м².

    Класс защиты AD400A без обогрева: (IP44), брызгозащищенное исполнение.

    Сертификация: SEMKO, ГОСТ, стандарт CE.

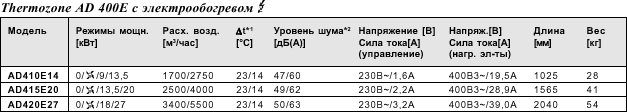

    Воздушные завесы для воротных проемов, серия AD400 A/E/W

    *1) Δt = Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха.

    *2) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м².

    Класс защиты AD400E c электрообогревом: (IP44), брызгозащищенное исполнение.

    Сертификация: SEMKO, ГОСТ, стандарт CE.

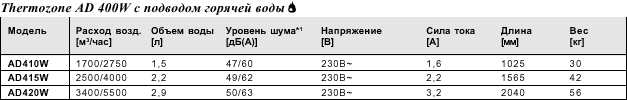

    Воздушные завесы для воротных проемов, серия AD400 A/E/W

    *1) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м².

    Класс защиты AD400W с подводом горячей воды: (IP44), брызгозащищенное исполнение.

    Сертификация: SEMKO, ГОСТ, стандарт CE.

    Воздушные завесы для воротных проемов, серия AD400 A/E/W

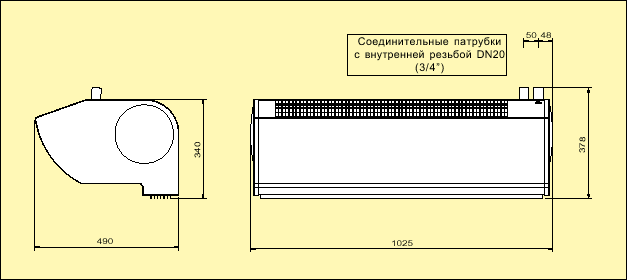

    Размеры:

    Воздушные завесы для воротных проемов, серия AD400 A/E/W

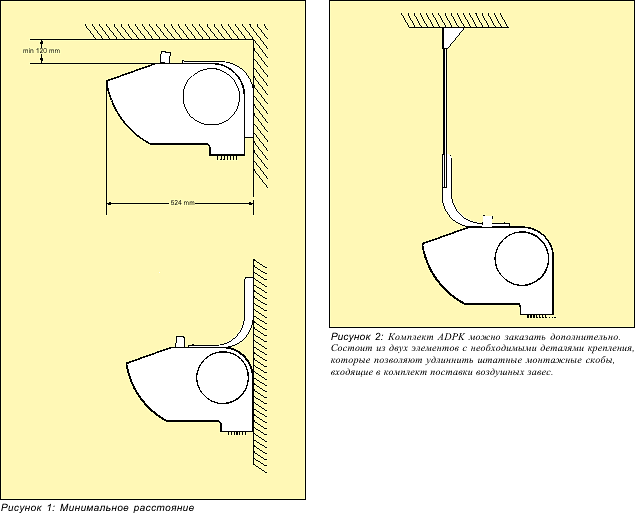

    Расположение и установка:

    Воздушные завесы для воротных проемов, серия AD400 A/E/W

    Завесы серии Thermozone AD400A/E/W могут быть закреплены на стене или потолке на стандартных монтажных скобах или скобах комплекта ADPK (рис.2). Расстояние между точками крепления монтажных скоб может изменяться, что облегчает монтаж воздушной завесы. При монтаже в подвесной потолок необходимо обеспечить нормальные условия циркуляции воздуха. Расположение над дверью или воротами всегда горизонтально с направлением щели выдува вниз. Минимальные расстояния от щели выдува до дверного проема для завес с электрообогревом указаны в инструкции по монтажу и эксплуатации, приложенной к каждому изделию. При монтаже воздушных завес длиной 1.5 и 2 метра крепление производится в трех точках. При установке над широкими проемами несколько завес располагаются вплотную друг к другу, перекрывая всю его ширину, и по расходу воздуха могут управляться с одного пульта.



    Электрическое подключение AD 400E:

    Завеса должна подключаться к сети через 3-х полюсной автомат защиты с воздушным зазором не менее 3мм. Подключение осуществляется кабелями с двойной изоляцией соответствующего сечения. Ввод кабелей в завесу производится через удаляемые выбивки, расположенные в верхней части корпуса (2 -ø38мм и 3 -ø29мм). Клеммы силового ввода рассчитаны на подводку кабеля макс. 16мм², а клеммы управления макс. 6 мм². Для завес с электрообогревом силовой ввод и запитка управления осуществляются раздельно.



    Электрическое подключение AD 400W:

    Ввод кабелей в завесу производится через удаляемые выбивки ø29мм, расположенные в верхней части корпуса. Клеммная группа рассчитана на подключение кабелей сечением макс. 6 мм². Соединительные патрубки DN20 (¾") с внутренней резьбой для подсоединения к магистрали, расположены в верхней части корпуса.
