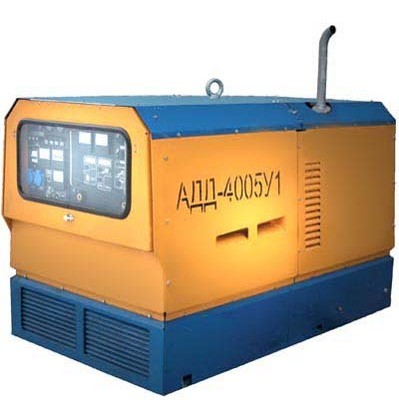

Агрегат сварочный АДД-4005 Урал (ВАЗ-3413)
Общие характеристики сварочного агрегата
Агрегат сварочный с чопперным регулированием
сварочного тока.
40-400А, вспомогательный генератор (4кВт, 220В, 50Гц), на раме, дизель
ВАЗ-3413
Возможна поставка на шасси.
Агрегат обеспечивает питание одного сварочного поста при ручной дуговой сварке, наплавке и резке металлов постоянным током, а также питание электроинструмента и освещения.
Агрегат АДД-4005 Урал обеспечивает:
- плавное регулирование сварочного тока в диапазоне от 40 до 400А без промежуточных переключений;
- дистанционное регулирование сварочного тока на расстоянии до 20м от агрегата;
- режим форсирования тока короткого замыкания. В зависимости от типа покрытия электрода и пространственного положения сварного шва обеспечивается с одной стороны, малое разбрызгивание, а с другой - энергичный перенос капли без прилипания электрода к ванне, что особенно важно при сварке вертикальных и потолочных швов;
- функцию защиты от прилипания, которая ограничивает ток длительного короткого замыкания, благодаря чему снижается прочность прилипания электрода к детали, предупреждается отслоение покрытия электрода и облегчается повторное зажигание;
- ограничение напряжения холостого хода безопасной величиной 12В;
Агрегат выполнен в едином для ЗАО "Уралтермосвар" стиле:
- изменен дизайн капота;
- панель управления защищена от случайных механических повреждений;
- установлено смотровое окно приборной панели;
- агрегат защищен от дождя, падающего под углом 60о от вертикали (ГОСТ 14254-80, степень защиты IP23);
Приводным двигателем агрегата является дизель ВАЗ-3413 (под заказ дизель Perkins или Deutz). Поставляется с топливной аппаратурой фирмы «Бош» и хорошо пускается при низких температурах. Защищен от пониженного давления масла и перегрева.
Генератор агрегата АДД-4005 представляет собой усовершенствованную модель индукторной машины. Форма вырабатываемого напряжения приведена к синусоиде, а частота повышена до 1000 Гц. В результате практически отсутствуют пульсации сварочного тока.
Регулирование и стабилизация тока осуществляются высокочастотным транзисторным ключом - чоппером. Кроме плавной настройки тока во всем диапазоне, чоппер позволяет осуществить форсирование тока короткого замыкания и безопасное снижение напряжения холостого хода. Регулирование может производиться с пульта дистанционного управления или переключаться на местное. Чоппер имеет защиту силовых транзисторов от перегрева и повышенного напряжения на входе.
С целью снижения уровня шума и расхода топлива агрегат оснащен реле сброса оборотов до оборотов холостого хода в промежутках между сваркой.
Цепи напряжением 220В защищены дифференциальным автоматическим выключателем, прибором непрерывного контроля изоляции, со звуковой и световой сигнализацией о повреждении изоляции.
Устройство агрегата обеспечивает легкий доступ ко всем элементам при обслуживании. Единая панель управления защищена смотровым стеклом, что позволяет работать во время снежных осадков.
Агрегат в качестве опций может иметь предпусковой подогреватель, термопенал и устанавливаться на одноосное шасси.
Температура эксплуатации от -40 до +40°С.
Параметры и технические характеристики
| Режим сварки | |
| Номинальный сварочный ток поста, А (при ПН-60%) | 400 |
| Пределы регулирования сварочного тока в режиме ручной дуговой сварки, А | 40-400 |
| Напряжение холостого хода, В | 12 |
| Вспомогательный генератор электропитания | |
| Мощность, кВт | 4 |
| Номинальное напряжение, В (при 50Гц) | 230 |
| Общие данные | |
| Габаритные размеры, мм | 1780 х 952 х 1150 |
| Масса, кг | 750 |
