Центробежные консольные насосы с одним рабочими колесами серии CN

Центробежные консольные насосы с одним рабочими колесами серии CN разработаны соответственно DIN 25255 (UNI EN 733) и предназначены для перекачивания чистых, невзрывоопасных жидкостей без абразивных примесей и твердых взвесей,не агрессивных для материалов, из которых выполнен насос при максимальной температуре перекачиваемой жидкости 35°С для бытовых целей (европейский стандарт CEI EN 60335-2-41) и не выше 90°С для иных целей, при максимальной температуре окружающей среды 40°С.Данный вид насосов разработан для достижения высоких показателей производительности при средней и низкой величине напора. Максимальное рабочее давление - 10 бар.

Область применения:

В системах водоснабжения и пожаротушения, для циркуляции воды в системах отпления, охлаждения и кондиционирования,в фонтанах, ирригационных установках. Предназначены для использования в быту, промышленности, коммунальном и сельском хозяйстве.

Материалы:

Корпус насоса - чугун марки G20 с антикоррозионным покрытием
Фланец насоса - чугун марки G20 с антикоррозионным покрытием
Рабочее колесо - чугун марки G20 с антикоррозионным покрытием
Входное и выходное отверстие - стандарт DIN 2532
Фланцы с резьбовым соединением - сталь с гальванопокрытием, уплотнение - EPDM
Ротор - нержавеющая сталь Aisi 304
Сальник - карбон/керамика

Двигатель:

закрытого типа,
с наружной вентиляцией,
класс защиты IP55,
двухполюсный,
класс изоляции - F
трехфазный - должен быть снабжен соответствующим внешним аварийным выключателем, подключение которого выполняется пользователем согласно действующим нормативам
предназначен для длительной непрерывной работы

Характеристики:

Размеры фланца, мм
DN	R	S	T	U	Крепежные отверстия
40	88	18	150	110	4	Ø 18
50	102	20	165	125	4	Ø 18
65	122	20	185	145	4	Ø 18
80	138	22	200	185	4	Ø 18
100	158	24	250	210	8	Ø 18

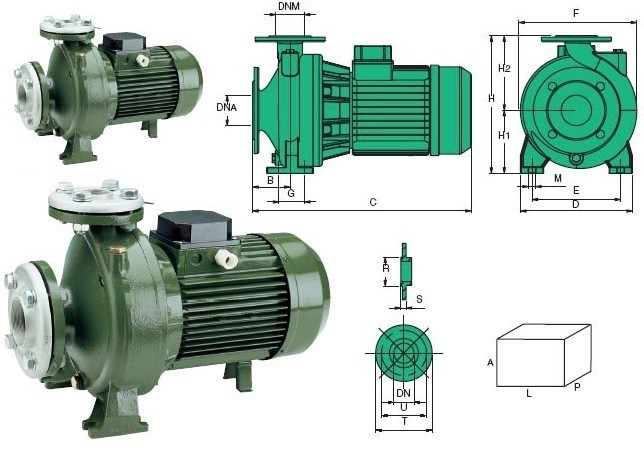

Тип	Размер, мм												Размер упаковки, мм			Вес, кг
Тип	B	C	D	E	F	G	H	H1	H2	M	DNA	DNM	A	L	P	Вес, кг
CN 40-20	80	431	210	160	207	70	252	112	140	14	65	40	380	520	285	35.4
CN 40-30	80	431	210	160	207	70	252	112	140	14	65	40	380	520	285	37.4
CN 40-40	80	433	240	190	245	70	292	132	160	14	65	40	380	520	285	44.8
CN 40-55	80	458	240	190	245	70	292	132	160	14	65	40	380	520	285	51.4
CN 40-75	100	495	265	212	287	70	340	160	180	14	65	40	540	580	350	68.5
CN 40-100	100	538	265	212	287	70	340	160	180	14	65	40	540	580	350	75.7
CN 40-150	100	600	320	250	328	95	405	180	225	14	65	40	480	880	430	100
CN 40-200	100	682	320	250	328	95	405	180	225	14	65	40	480	880	430	130
CN 50-30	100	431	240	190	227	70	292	132	160	14	65	50	380	520	285	39.4
CN 50-40	100	453	240	190	227	70	292	132	160	14	65	50	380	520	285	42.6
CN 50-55	100	478	240	190	227	70	292	132	160	14	65	50	380	520	285	48.5
CN 50-75	100	495	265	212	257	70	340	160	180	14	65	50	540	580	350	65.5
CN 50-100	100	538	265	212	257	70	340	160	180	14	65	50	540	580	350	72.1
CN 50-125	100	575	265	212	297	70	360	160	200	14	65	50	540	700	350	83.1
CN 50-150	100	575	265	212	297	70	360	160	200	14	65	50	540	700	350	89.8
CN 50-200	100	682	320	250	334	95	405	180	225	14	65	50	480	880	430	131.5
CN 50-250	100	682	320	250	334	95	405	180	225	14	65	50	480	880	430	139
CN 50-300	100	726	320	250	334	95	405	180	225	14	65	50	480	880	430	150
CN 65-75	100	495	280	212	257	95	340	160	180	14	80	65	540	580	350	68.6
CN 65-100	100	538	280	212	257	95	340	160	180	14	80	65	540	700	350	76.6
CN 65-150	100	575	280	212	297	95	360	160	200	14	80	65	540	700	350	95.2
CN 65-200	100	575	280	212	297	95	360	160	200	14	80	65	540	700	350	100
CN 65-250	100	745	320	250	325	95	405	180	330	14	80	65	660	880	390	143
CN 65-300	100	745	320	250	325	95	405	180	330	14	80	65	660	880	390	155.8
CN 80-75	100	250	280	212	285	95	340	160	180	14	100	80	450	650	370	68
CN 80-100	100	261	280	212	285	95	340	160	180	14	100	80	450	650	370	79
CN 80-150	125	628	320	250	330	95	405	180	225	14	100	80	480	880	430	100
CN 80-200	125	710	320	250	330	95	405	180	225	14	100	80	480	880	430	130
CN 80-250	125	710	320	250	330	95	405	180	225	14	100	80	480	880	430	137
СN 80-300	125	755	320	250	330	95	405	180	225	14	100	80	480	880	430	147

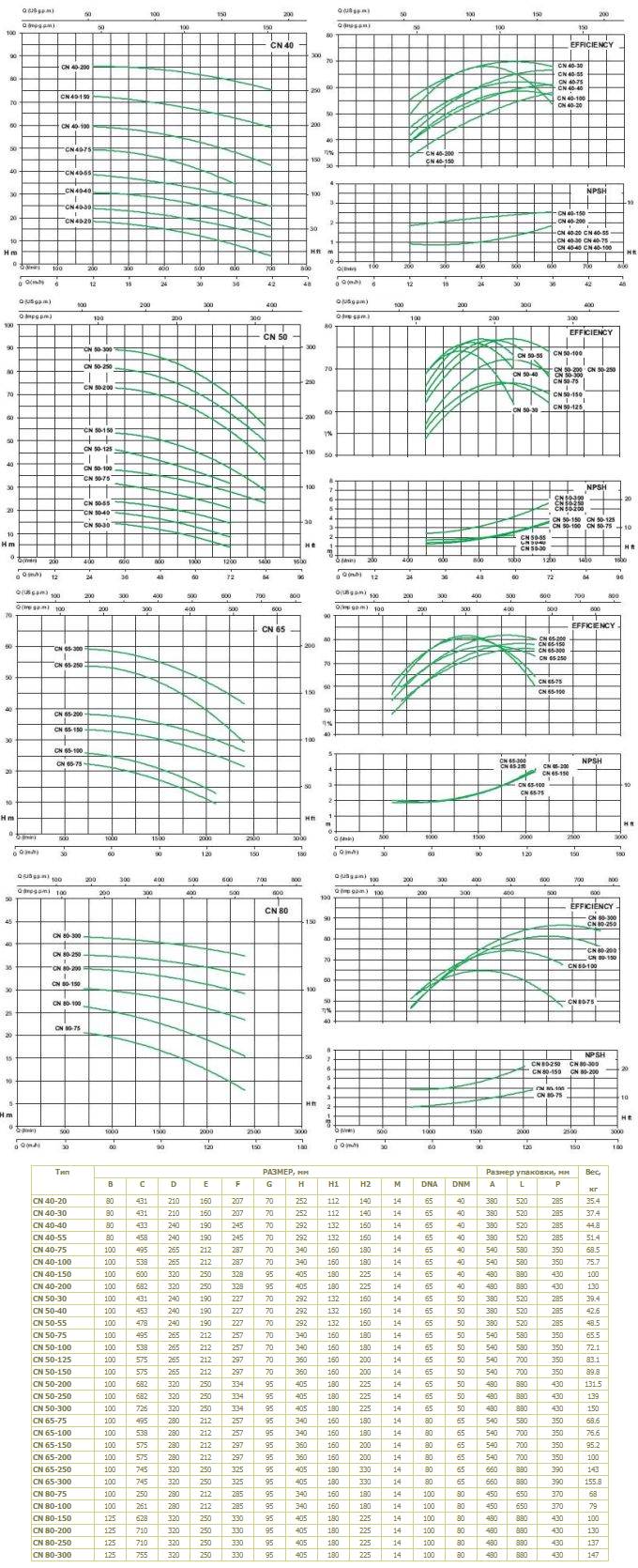

Центробежные консольные насосы с одним рабочими колесами серии CN

Тип	Номинальная мощность		Макс. потребляемая мощность [ Вт ]	Потребляемый ток [ А ]
Тип	[ кВт ]	[ НР ]	Макс. потребляемая мощность [ Вт ]	3~230В	3~400В
СN 40-20	1.5	2	2000	6.2	3.6
СN 40-30	2.2	3	2800	8.8	5.1
СN 40-40	3	4	3800	11.8	6.8
СN 40-55	4	5.5	5300	17	9.8
СN 40-75	5.5	7.5	6600	-	11.6
СN 40-100	7.5	10	9100	-	15.7
СN 40-150	11	15	13500	-	23.5
СN 40-200	15	20	17800	-	30.5
СN 50-30	2.2	3	2600	8.1	4.7
СN 50-40	3	4	3600	11.7	6.8
СN 50-55	4	5.5	4900	15.5	9
СN 50-75	5.5	7.5	6700	-	11.8
СN 50-100	7.5	10	8800	-	15.2
СN 50-125	9.2	12.5	11200	-	19.4
СN 50-150	11	15	13500	-	22.1
СN 50-200	15	20	21000	-	31.2
СN 50-250	18.5	25	24000	-	36
СN 50-300	22	30	26000	-	40
СN 65-75	5.5	7.5	7000	-	11.8
СN 65-100	7.5	10	8200	-	13.9
СN 65-150	11	15	13000	-	21
СN 65-200	15	20	16000	-	27.3
СN 65-250	18.5	25	21000	-	39.4
СN 65-300	22	30	24000	-	43
СN 80-75	5.5	7.5	7000	-	11.5
СN 80-100	7.5	10	9800	-	16.5
СN 80-150	11	15	13500	-	22
СN 80-200	15	20	16500	-	28.5
СN 80-250	18.5	25	19000	-	36
СN 80-300	22	30	22000	-	40
