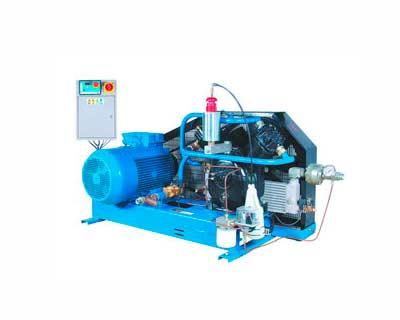

Дожимные компрессора (БУСТЕРЫ)
Применяются для нагнетания давления на определённом участке пневмолинии до нужного значения. Часто бустер является второй ступенью в составе компрессорной установки для повышения давления нагнетания. Это позволяет соединить компрессоры общей системой управления и исключить промежуточные ресиверы.
Чаще всего такие установки используют на производстве пластковых бутылок (ПЭТ-тары).
Технические характеристики
Технические характеристики компрессоров среднего давления
- Дожимные компрессоры производства Remeza укомплектованы поршневыми блоками модели 60/120AP-30 – двухцилиндровый и двухступенчатый, с воздушным охлаждением. Смазка трущихся элементов обеспечивается при помощи разбрызгивания масла.
- Платформа предназначена для монтажа блока поршневого, двигателя, коллектора, радиатора, защитного ограждения.
- Платформа предназначена для монтажа блока поршневого, двигателя, коллектора, радиатора, защитного ограждения.
- Электродвигатель предназначен для привода блока поршневого.
- Радиатор служит для снижения температуры воздуха между ступенями.
- Виброопоры являются опорами компрессора и предназначены для уменьшения вибрации, передаваемой на пол.
- Защитное ограждение предохраняет от случайного прикосновения к движущимся частям привода установки.
- Коллектор является корпусом, на котором смонтированы узлы и детали компрессора.
- Трубка воздухопровод, по которой предварительно сжатый воздух передается из первой ступени компрессора во вторую.
- Клапан предохранительный служит для ограничения максимального давления на выходе блока поршневого.
- Клапан обратныйобеспечивает подачу воздуха в одном направлении от блока поршневого в воздушную сеть.
- Телепрессостат (реле давления) служит для обеспечения работы компрессора в автоматическом режиме.
- Манометр предназначен для визуального контроля давления.
- Механизм натяжения служит для натяжения ремней.
| МОДЕЛЬ | ц/ст | об./мин |
л/мин
|
бар
|
кВт
|
кг
| Габариты АхВхС, мм |
|---|---|---|---|---|---|---|---|
| BP10-30 | 2/2 | 800 | 500 | 30 | 7,5 | 195 | 1300 x 600 x 700 |
| BP15-30 | 2/2 | 1000 | 800 | 30 | 11,0 | 215 | 1300 x 600 x 700 |
| ВР15-20 | 2/2 | 1250 | 1000 | 20 | 11,0 | 215 | 1300 х 600 х 700 |
| ВР20-40 | 4/3 | 800 | 1200 | 40 | 15,0 | 415 | 1500 x 700 x 900 |
Технические характеристики дожимных компрессоров (бустеров)
- клапаном предохранительным на входе – установлен на поршневом блоке;
- клапаном предохранительном на выходе – установлен на радиаторе;
- электромагнитным клапаном разгрузки – установлен на радиаторе;
- автоматическим выключателем QF, для защиты силовых цепей от короткого замыкания – установлен на плате монтажной пульта управления;
- плавкими предохранителями FU1 – FU4, для защиты цепей управления и сигнализации – установлены на плате монтажной пульта управления;
- термореле защиты электродвигателя привода компрессора от перегрузок, при срабатывании которого компрессор отключается и блокируется его включение – установлено на плате монтажной пульта управления. Термореле работает в автоматическом режиме – при снижении температуры реле до допустимой величины включается автоматически;
- электрическая схема предусматривает блокировку самопроизвольного включения компрессора в случае восстановления напряжения питающей сети после ее аварийного отключения, срабатывания термореле и тепловой защиты;
- программируемый контроллер, осуществляющий контроль параметров питающей сети и управление автоматикой компрессора.
| МОДЕЛЬ | ц/ст | об./мин |
Давление на входе
бар
| Треб. объем на входе л/мин | Производительность л/мин
|
кВт
|
кг
| Габариты AxBxC, мм | |
|---|---|---|---|---|---|---|---|---|---|
| 25 бар | 35 бар | ||||||||
| BA20/2 | 2/1 | 760 | 6 | 2750 | 2200 | 2100 | 15,0 | 300 | 1550 x 750 x 900 |
| 8 | 3500 | 2800 | 2700 | ||||||
| 10 | 4200 | 3500 | 3300 | ||||||
| BA20/3 | 3/1 | 650 | 6 | 3600 | 2800 | — | 15,0 | 330 | 1550 x 750 x 900 |
| 8 | 4500 | 3600 | — | ||||||
| 10 | 5400 | 4300 | — | ||||||
| BA25 | 3/1 | 650 | 6 | 3400 | — | 2700 | 18,5 | 345 | 1550 x 750 x 900 |
| 8 | 4300 | — | 3400 | ||||||
| 10 | 5200 | — | 4150 | ||||||
| BA25 | 3/1 | 760 | 6 | 4400 | 3500 | — | 18,5 | 345 | 1550 x 750 x 900 |
| 8 | 5600 | 4500 | — | ||||||
| 10 | 6900 | 5500 | — | ||||||
| BA30 | 3/1 | 760 | 6 | 4200 | — | 3300 | 22,0 | 385 | 1550 x 750 x 900 |
| 8 | 5400 | — | 4300 | ||||||
| 10 | 6300 | — | 5000 | ||||||
