Погружные дренажные электрические насосы с незабивающимся рабочим колесом вихревого типа серии DV30
Погружные дренажные электрические насосы с незабивающимся рабочим колесом вихревого типа серии DV30 предназначены для откачки грязных жидкостей с твердыми и волокнистыми включениями с максимальным диаметром до 67мм, химически неагрессивных для материалов, из которых выполнен насос, с максимальной температурой не выше 35°С (европейкий стандарт CEI EN 60335-2-41).
Область применения:
Для откачки очистных сооружений и выгребных ям, для подъема и транспортировки сточных вод в быту, на промышленных и сельскохозяйственных объектах.
Насосы серии DV30 также могут поставляться во взрывобезопасном исполнении.
Материалы:
- Корпус двигателя - чугун G20 с антикоррозионным покрытием
- Корпус насоса - чугун G20 с антикоррозионным покрытием
- Рабочее колесо - чугун G20 с антикоррозионным покрытием
- Вал насоса - нержавеющая сталь Aisi 303
- Механическое уплотнение насосной части - карбид кремния/карбид кремния
- Механическое уплотнение двигателя - карбид кремния
- Резьбовой контрфланец - оцинкованная сталь с уплотнительной прокладкой EPDM
- Электрокабель - неопрен HO7RN-F, длина - 10 м
Двигатель:
- двух- или четырехполюсный,
- класс изоляции - F,
- класс защиты - IP68,
- обязательная защита при трехфазном подключении с прямым стартом (DOL), обеспечиваемая пользователем
- непрерывная работа в пределах рабочего диапазона при условии полного погружения.
Комплектация под заказ:
- термозащита, встроенная в обмотку двигателя
- датчик контроля наличия влаги в масляной камере
- электрический кабель для подключения по схеме звезда/треугольник
- присоединительный комплект для стационарной установки
- взрывобезопасное исполнение согласно Atex директиве
Характеристики:

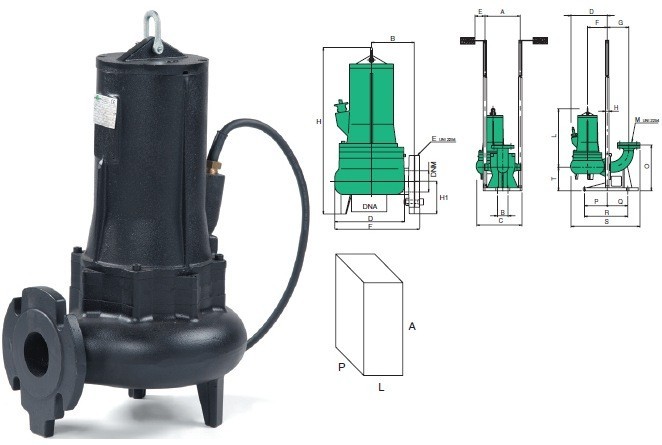

| Тип | Размер, мм | Размер упаковки, мм | Вес, кг | |||||||||
| B | D | E | F | H | H1 | DNA | DNM | A | L | P | ||
| DV 30/300T4 | 160 | 270 | Ø 3" | 295 | 620 | 125 | 80 | 80 | 670 | 320 | 350 | 70 |
| DV 30/300T2 | 160 | 270 | Ø 3" | 295 | 620 | 125 | 67 | 67 | 670 | 320 | 350 | 68 |
| DV 30/400T2 | 160 | 270 | Ø 3" | 295 | 620 | 125 | 67 | 67 | 670 | 320 | 350 | 70 |
| DV 30/550T2 | 160 | 270 | Ø 3" | 295 | 620 | 125 | 67 | 67 | 670 | 320 | 350 | 72 |
| DV 30/750T2 | 160 | 270 | Ø 3" | 295 | 620 | 125 | 67 | 67 | 670 | 320 | 350 | 76 |
| Монтажные размеры, мм | A | B | C | D | E | F | G | H | L | M | O | P | Q | R | S | T |
| 353 | 110 | 460 | 415 | 300 | 175 | 180 | Ø 2" | 480 | Ø 3" | 375 | 240 | 150 | 390 | 615 | 220 |

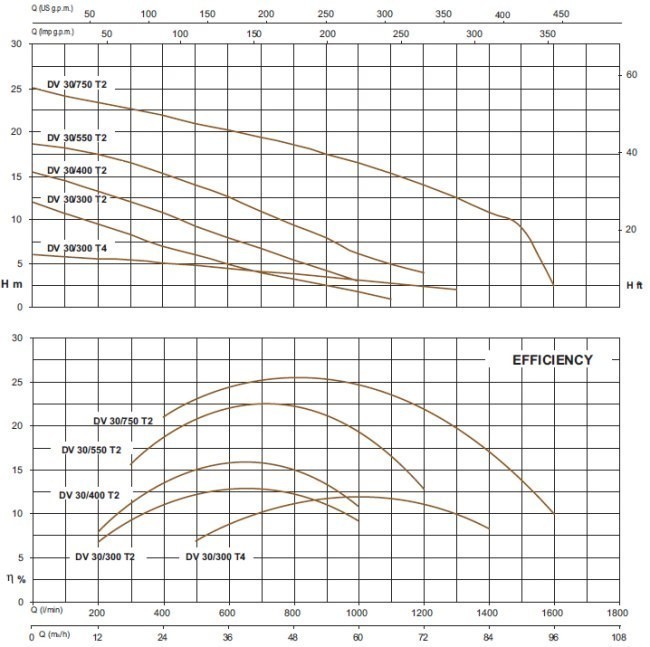

| Тип | Производительность | |||||||||||||||||
| Q, м³/час | 0 | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | |
| Q, л/мин | 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | |
| DV 30/300T4 | Напор, Н (м) | 6.0 | 5.8 | 5.6 | 5.4 | 5.1 | 4.8 | 4.4 | 4.1 | 3.8 | 3.5 | 3.1 | 2.8 | 2.4 | 2.1 | - | - | - |
| DV 30/300T2 | 12.0 | 10.7 | 9.5 | 8.3 | 7.0 | 6.0 | 5.0 | 4.0 | 3.2 | 2.5 | 1.8 | 1.0 | - | - | - | - | - | |
| DV 30/400T2 | 15.4 | 14.5 | 13.2 | 12.0 | 10.8 | 9.3 | 8.0 | 6.8 | 5.4 | 4.2 | 3.0 | - | - | - | - | - | - | |
| DV 30/550T2 | 18.7 | 18.2 | 17.5 | 16.5 | 15.3 | 14.0 | 12.6 | 11.0 | 9.4 | 7.9 | 6.2 | 5.0 | 4.0 | - | - | - | - | |
| DV 30/750T2 | 25.0 | 24.1 | 23.4 | 22.6 | 21.9 | 21.0 | 20.2 | 19.4 | 18.5 | 17.5 | 16.5 | 15.3 | 14 | 12.5 | 10.8 | 9 | 2.5 | |
| Тип (трехфазный) | Номинальная мощность | Входная мощность [Вт] (3 ~ 400 В) | Об/мин | Входной ток [А] 3 ~ 400 В | |
| кВт | НР | ||||
| DV 30/300T4 | 2.2 | 3 | 4800 | 1450 | 5.6 |
| DV 30/300T2 | 2.2 | 3 | 4110 | 2850 | 5.3 |
| DV 30/400T2 | 3 | 4 | 4950 | 2850 | 6.5 |
| DV 30/550T2 | 3.7 | 5 | 5800 | 2850 | 8.5 |
| DV 30/750T2 | 4.4 | 6 | 7220 | 2850 | 10 |
