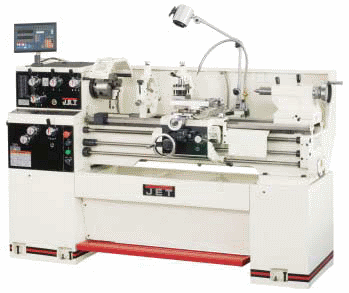

Токарно-винторезный станок GH-1440W-3
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
- Закаленные в индукционной печи и отшлифованные направляющие станины из серого чугуна;
- Коробка передач позволяет нарезать резьбу без замены шестерен;
- Механизм привода шпинделя постоянно работает в масляной ванне;
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач;
- Автоматическая подача продольного и поперечного суппорта;
- Регулировка зазоров направляющих при помощи клиновых планок;
- Регулируемая в поперечном направлении задняя бабка для обточки конусов;
- Регулируемая муфта ходового винта;
- Толчковый режим работы шпинделя;
- УЦИ (Устройство цифровой индикации) по 3 осям, цена деления 0,005 мм погрешность ± 1 знак.
Стандартное исполнение:
- 3-х кулачковый патрон диаметром 160 мм с прямыми/обратными кулачками;
- 4-х кулачковая планшайба 200 мм;
- Крепежная плита диаметром 300 мм;
- 4-х-позиционный резцедержатель;
- Подвижный и неподвижный люнеты;
- Выдвигаемый поддон для сбора стружки;
- Ножной тормоз шпинделя;
- Устройство подвода СОЖ;
- Галогенный светильник станка;
- Съемный мостик станины;
- Набор сменных шестерен;
- 2 невращающихся центра МК-3;
- Регулируемые опоры;
- Переходник МК-5/МК-3;
- Защитный экран патрона;
- Упор продольного перемещения;
- Лимб для нарезания резьбы;
- Инструмент для обслуживания в ящике.
Принадлежности:
| Артикул-№ | Описание |
| 465303 | Вращающийся упорный центр МК-3 |
| 321519 | Быстрозажимной цанговый патрон |
| 50000190 | Набор из 17 цанг 0 3-25 мм |
| 321431 | Однопозиционный резцедержатель |
| 321520 | Устройство для обточки конусов |
| 321449 | 3-х кулачковый патрон 0 160 мм |
| 321430 | 4-х кулачковая планшайба 0 200 мм |
| 956600A | Резцедержатель MultiFix |
| 956634 | Держатель токарного резца MultiFix AD 2090 |
| 956656 | Держатель расточного резца MultiFix AH 2085 |
| 956666 | Держатель расточного резца MultiFix AJ 3080 |
| 956715 | Втулка 30 мм/ИК-1 MultiFix AL 130 |
| 956716 | Втулка 30 мм/Ж-2 MultiFix AL 230 |
Технические характеристики:
| Артикул-№ 400 В с УЦИ | 50000720T |
| Артикул-№ 400 В | 321840Т |
| Модель: | GH-1440W-3 |
| Диаметр обточки над станиной: | 356 мм (макс. 508 мм) |
| Диаметр обточки над поперечным суппортом: | 216 мм |
| Расстояние между центрами: | 1015 мм |
| Высота центров: | 178 мм |
| Конус шпинделя: | МК-5 |
| Присоединение шпинделя: Camlock | DIN 55029 КК4 |
| Проходное отверстие шпинделя: | 38 мм |
| Максимальный размер резца: | 16 х 16 мм |
| Ход поперечного суппорта: | 162 мм |
| Ход верхнего суппорта: | 89 мм |
| Диапазон скоростей: 12 | 40 - 1800 об/мин |
| Ход пиноли задней бабки: | 120 мм |
| Пиноль задней бабки: | МК-3 |
| Продольная подача: 48 | 0,04 - 0,6 мм/об |
| Поперечная подача: 48 | 0,07 - 0,345 мм/об |
| Метрическая резьба: 22 | 0,4 - 7 мм |
| Дюймовая резьба: 28 | 4 - 56 TPI |
| Рабочий диаметр неподвижного люнета: | 95 мм |
| Рабочий диаметр подвижного люнета: | 70 мм |
| Габаритные размеры, (ДхШхВ): | 1873 х 750 х 1200 мм |
| Ширина станины станка: | 267 мм |
| Выходная мощность: | 2,2 кВт / S1 100% |
| Входная мощность: | 4,2 кВт / S6 40% |
| Масса: | 995 кг |
