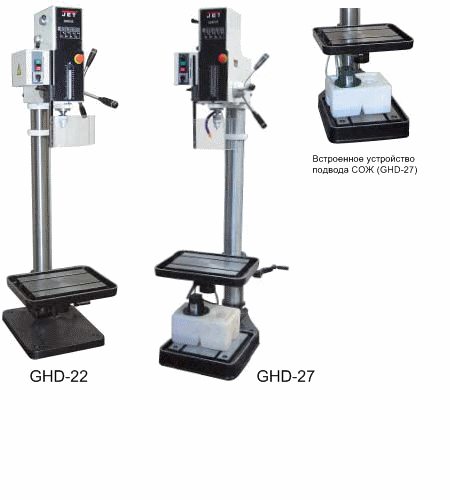

Редукторные сверлильные станки GHD-22, GHD-27, GHD-27PF
- Тяжелая, массивная чугунная конструкция;
- Большая, толстостенная вертикальная стойка;
- Прецизионный опорный стол, перемещаемый по высоте с помощью зубчатой штанги с Т-образными пазами;
- 8 скоростей, большой диапазон числа оборотов от 75 до 3150 об/мин;
- Минимум шума и вибраций за счет шестерен со скошенными зубьями;
- Правое и левое вращение шпинделя для нарезания резьбы;
- Конус шпинделя МК-3 с системой быстрого зажима инструментов;
- Встроенное устройство для подвода СОЖ (GHD-27).
Стандартное исполнение:
- Защита сверлильного патрона с концевым выключателем;
- Точный, быстрозажимной патрон 1-16 мм;
- Оправка сверлильного патрона МК-3/В16;
- Устройство подвода СОЖ (GHD-27, GHD-27PF);
- Автоматическая подача пиноли шпинделя (GHD-27PF);
- Инструменты для обслуживания.
Технические характеристики:
| Артикул № 400 В | 50000405Т | 50000406Т | 50000407Т |
| Модель: | GHD-22 | GHD-27 | GHD-27PF |
| Макс. диаметр сверления (Ст. 3): | Ø 30 мм/М16 | Ø 32 мм/М20 | Ø 32 мм/М20 |
| Вылет: | 284 мм | 350 мм | 350 мм |
| Конус шпинделя: | МК-3 | МК-3 | МК-3 |
| Диапазон вращения шпинделя: 8 | 75 - 3150 об/мин | 75 - 3150 об/мин | 75 - 3150 об/мин |
| Автоматическая подача пиноли: | - | - | 0,1 / 0,15 / 0,2 мм/об |
| Ход пиноли: | 150 мм | 150 мм | 150 мм |
| Диаметр стойки: | 100 мм | 120 мм | 120 мм |
| Размеры стола: | 405 х 505 мм | 405 х 505 мм | 405 х 505 мм |
| Кол-во Т-пазов стола: | 2/16 мм | 2/16 мм | 2/16 мм |
| Макс. расстояние от шпинделя до стола: | 910 мм | 950 мм | 950 мм |
| Макс. расстояние от шпинделя до цоколя: | - | 1300 мм | 1300 мм |
| Насос охлаждающей жидкости: | - | 0,05 кВт | 0,05 кВт |
| Выходная мощность: | 1,1 кВт / S1 100 % | 1,5 кВт / S1 100 % | 1,5 кВт / S1 100 % |
| Входная мощность: | 2,1 кВт / S6 40 % | 2,8 кВт / S6 40 % | 2,8 кВт / S6 40 % |
| Габаритные размеры: | 800x600x1840 мм | 750х600х1800 | 750х600х1800 |
| Масса: | 198 кг | 240 кг | 250 кг |
