    Гибочные станки СГА-1, СГА-1ЭБ, СГА-50

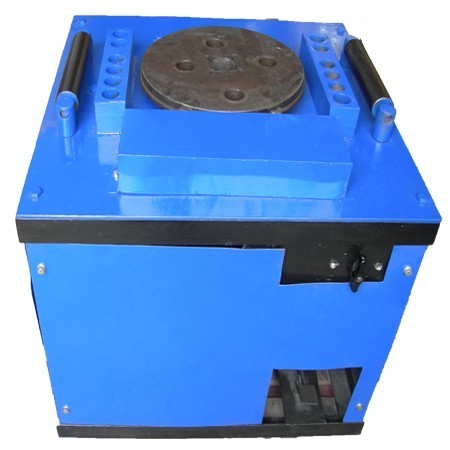

    Гибочные станки СГА-1, СГА-1ЭБ, СГА-50

    Описание

    Станок СГА-1 состоит из: сварной рамы, червячного редуктора, установленного на раме, с закрепленным на нем гибочным диском. На гибочном диске устанавливаются центральный и гибочный пальцы. Упорный палец с роликом устанавливается в отверстие планки, приваренной к верхнему листу рамы.

    Вращение на входной вал червячного редуктора передается через шестерни и клиноременную передачу от электродвигателя. Изменение частоты вращения гибочного диска производиться перестановкой шестерен. Для выполнения требований экологии предусмотрено удаление окалины с листа рамы через воронку, присоединяемую к цеховой вытяжной вентиляции.

    СГА-1 работает следующим образом: Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с роликом. При вращении диска гибочный палец заклинивает пруток и изгибает его вокруг ролика на угол, задаваемый установкой кулачка. При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель. Изделия из прутков арматуры радиусом гиба 55мм изгибаются вокруг ролика, а радиусом 20 мм - непосредственно вокруг центрального пальца. Изделия из прутков диаметром до 14 мм с внутренним радиусом 12 мм изгибаются при установке вилки и кронштейна.

    Преимущества СГА-1ЭБ

    Станок имеет два режимы работы – ручной и автоматический. Ручной режим удобен при одиночных или небольших количествах гибов и используется при наладке станка, при проверке датчиков. В ручном режиме можно работать при отказе датчиков, что исключает простой станка. Автоматический режим используется при многократной реализации одного или нескольких последовательных гибов.

    Ручной режим работы: при нажатии на педаль включается вращение вперед, при отпускании педали поворотный диск останавливается (практически без выбега). При повторном нажатии включается вращение назад, при отпускании педали поворотный диск останавливается.

    Автоматический режим работы имеет два подрежима:

    На боковой панели установлен противоударный дисплей, на котором указывается «Заданное значение» угла гиба. Для изменения «Заданного значения» угла гиба предназначены кнопки +/-. При кратковременном нажатии на кнопку происходит изменение «Заданного значения» на 1 градус, при длительном нажатии на 10 градусов.

    Технические характеристики

    Параметры СГА-1, СГА-1ЭБ (с электронным блоком), СГА-50 и СМЖ-179 СГА-1/ СГА-1ЭБ СГА-50 СМЖ-179
    Наибольший диаметр изгибаемой арматурной стали по ГОСТ 5781-82,мм





    для класса А- I 40 50 80
    для класса А- II 36 40 80
    для класса А- III 32 36 -
    Допускаемый радиус изгиба прутка по внутреннему контуру, мм





    наибольший 55  75* 400
    наименьший 20 27 105
    Мощность электродвигателя, кВт 3 4 11
    Габаритные размеры, мм 760*790*680 880*790*680 2015*1520*860
    Масса,кг 380 480 2250

    * - по желанию Заказчика к станку СГА-50 может быть изготовлена дополнительная оснастка (радиус гиба до 180 мм)
