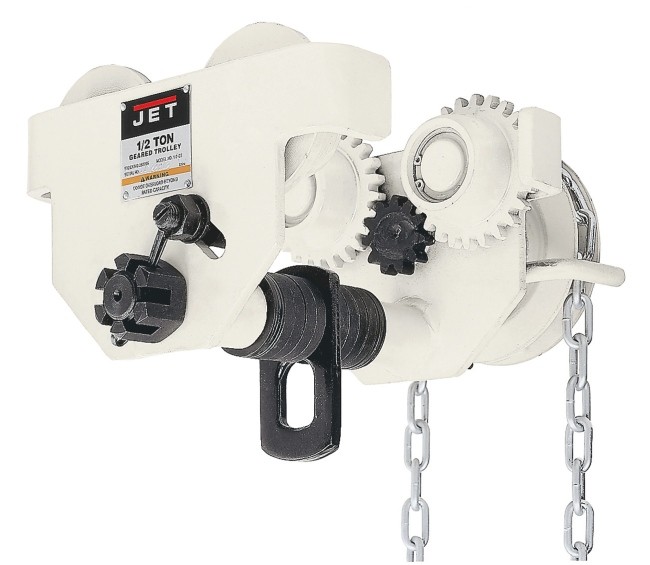

Каретки для тали тип GT
- Грузоподъемность от 0,5 до 10 тонн;
- Зубчатая передача и ручная цепь позволяют точно перемещать груз по балке любого размера;
- Подходит для использования с широкополочными, стандартными двутавровыми или дугообразными балками;
- В стандартной комплектации (кроме 1/2GT) длина цепи ручного механизма перемещения каретки составляет 3 м;
- На заказ можно приобрести механизм с необходимой длиной цепи;
- Прочная стальная рама;
- Закаленные шестерни, не требующие дополнительной смазки, шариковые подшипники с двусторонним уплотнением;
- Легкая и быстрая регулировка ширины каретки на установочную балку, благодаря установочным шайбам различного размера;
| Артикул | Модель | Грузоподъемность, т | Длина цепи, м | Ширина балки, мм | Высота балки, мм | Отношение высоты подъема к длине цепи | Мин. радиус дуги, мм | Масса, кг |
| 252205 | 0.5 GT | 0,5 | 2,5 | 76 - 152 | 100 - 482 | 1:07 | 990 | 17 |
| 252210 | 1 GT | 1 | 3 | 82 - 203 | 100 - 482 | 1:09 | 990 | 24 |
| 205220 | 2 GT | 2 | 3 | 89 - 203 | 100 - 482 | 1:10 | 1092 | 33 |
| 252230 | 3 GT | 3 | 3 | 127 - 203 | 127 - 482 | 1:11 | 1295 | 55 |
| 252250 | 5 GT | 5 | 3 | 127 - 203 | 127 - 482 | 1:12 | 1397 | 75 |
| 252260 | 10 GT | 10 | 3 | 152 - 203 | 127 - 482 | 1:15 | 1701 | 120 |
Размеры (мм)
|
Модель |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
0.5 GT |
212 |
131 |
201 |
130 |
58 |
101 |
76 - 152 |
101 |
39 |
23 |
131 |
|
1 GT |
252 |
165 |
228 |
155 |
58 |
117 |
82 - 203 |
114 |
49 |
30 |
131 |
|
2 GT |
301 |
174 |
228 |
170 |
90 |
136 |
89 - 203 |
133 |
65 |
36 |
131 |
|
3 GT |
364 |
185 |
252 |
217 |
109 |
157 |
127 - 203 |
168 |
76 |
44 |
184 |
|
5 GT |
382 |
200 |
255 |
255 |
122 |
171 |
127 - 203 |
200 |
96 |
60 |
184 |
|
10 GT |
455 |
216 |
276 |
295 |
404 |
200 |
152 - 203 |
257 |
127 |
82 |
209 |
