Центробежные поверхностные насосы с двумя рабочими колесами серии JB
Центробежные поверхностные насосы с двумя рабочими колесами серии JB предназначены для перекачивания чистой воды, а также воды с примесью газа при максимальной температуре перекачиваемой жидкости 35ºС для бытовых целей (европейский стандарт CEI EN 60335-2-41), либо при температуре 60ºС для иных целей, температура окружающей среды - не выше 40ºС.
Максимальная высота всасывания - 8-9м.
Область применения:
Для наполнения резервуаров, в установках повышения давления, в малых ирригационных установках, для полива и орошения, для мытья под давлением и т.п.
Материалы:
- Корпус насоса - чугун G20 с антикоррозионным покрытием
- Фланец насоса - чугун G20 с антикоррозионным покрытием
- Диффузер, трубка Вентури - полимер GE Noryl® GFN2
- Рабочее колесо - полимер GE Noryl® GFN2 ( по заказу-латунь UNI-EN 12165)
- Вал насоса - нержавеющая сталь Aisi 304
- Сальник - карбон/керамика
Двигатель:
- закрытого типа,
- автовентилируемый,
- класс защиты IPX4,
- двухполюсный,
- класс изоляции - F
- однофазный - со встроенной термозащитой и конденсатором
- трехфазный - должен быть снабжен соответствующим внешним аварийным выключателем, подключение которого выполняется пользователем согласно действующим нормативам.
- предназначен для длительной непрерывной работы
Характеристики:

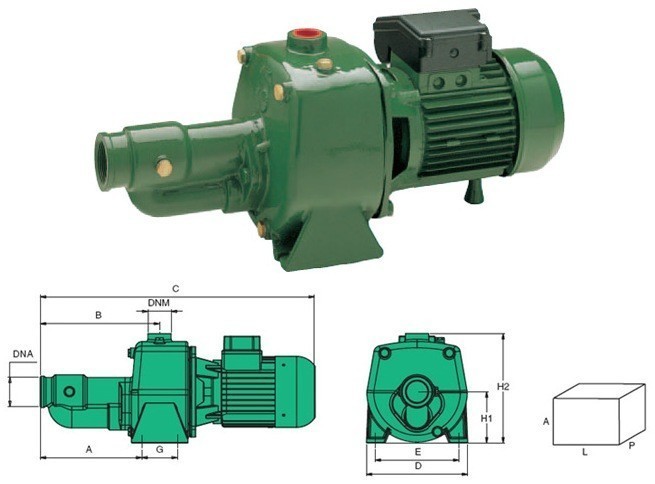

| Тип | Размеры, мм | Размер упаковки, мм | Вес, кг | |||||||||||
| А | B | C | D | E | G | H1 | H2 | DNA | DNM | A | L | P | ||
| JB 150 | 209 | 257 | 596 | 266 | 174 | 104 | 120 | 248 | 1"1/2 | 1" | 290 | 610 | 250 | 29.2 |
| JB 200 | 209 | 257 | 596 | 266 | 174 | 104 | 120 | 248 | 1"1/2 | 1" | 290 | 610 | 250 | 30.8 |
| JB 300 | 209 | 257 | 596 | 266 | 174 | 104 | 120 | 248 | 1"1/2 | 1" | 290 | 610 | 250 | 30.6 |

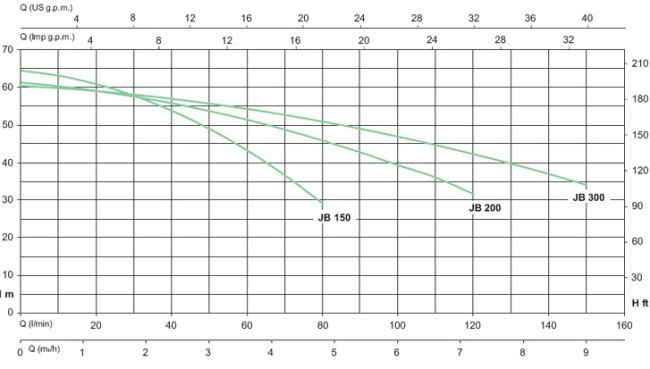

| Тип | Производительность | |||||||||||||||||
| 1 ~ 230 В | 3 ~ 400 В | Q, м³/час | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | 6 | 6.6 | 7.2 | 7.8 | 8.4 | 9 |
| Q, л/мин | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | ||
| JB 150 М | JB 150 Т | Напор, м | 65.6 | 64.0 | 62.0 | 59.5 | 56.5 | 53.1 | 49.2 | 44.9 | 40.1 | 34.8 | - | - | - | - | - | - |
| JB 200 М | JB 200 Т | 60.9 | 59.9 | 58.7 | 57.2 | 55.4 | 53.3 | 51.0 | 48.4 | 45.5 | 42.3 | 38.9 | 35.2 | 31.3 | - | - | - | |
| - | JB 300 Т | 59.4 | 59.2 | 58.7 | 58.0 | 57.0 | 55.8 | 24.4 | 52.7 | 50.8 | 48.6 | 46.2 | 43.6 | 40.7 | 37.6 | 34.2 | 30.6 | |
| Тип | Номинальная мощность | Входная мощность, Вт | Конденсатор 450 В макс | Входной ток, А | |||||
| 1 ~ 230 В | 3 ~ 400 В | кВт | НР | 1 ~ 230 В | 3 ~ 400 В | [мкФ] | 1 ~ 230 В | 3 ~ 230 В | 3 ~ 400 В |
| JB 150 М | JB 150 Т | 1.1 | 1.5 | 1800 | 1850 | 30 | 8.6 | 7.1 | 4.1 |
| JB 200 М | JB 200 Т | 1.47 | 2 | 2150 | 2190 | 40 | 9.8 | 6.9 | 4 |
| - | JB 300 Т | 2.2 | 3 | - | 3000 | - | - | 9.3 | 5.4 |
