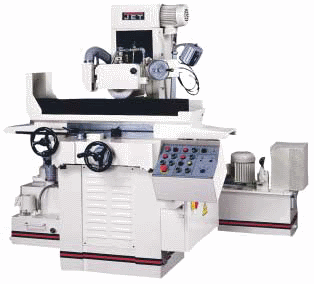

Плоскошлифовальные станки JPSG-1020A, JPSG-1224A
- База, направляющие, стол и стойка изготовлены из высококачественного чугуна;
- Автоматизированные операции по 3-м координатам;
- 3-х ступенчатая вертикальная гидравлическая подача;
- Быстрое вертикальное перемещение круга двигателем;
- 4 шпиндельных подшипника (7 класс) для работы с высокой точностью;
- Автоматическая система смазки с лампой низкого уровня масла;
- Удобный пульт управления с размещенными на нем кнопками и переключателями.
Стандартное исполнение
- Электромагнитный стол;
- Система подвода СОЖ и система охлаждения;
- Гидромотор и насос;
- Балансировочное кольцо;
- Галогенная лампа;
- Балансировочная оправка;
- Шлифовальный круг;
- Фланцы шлифовального круга;
- Алмазный карандаш для правки круга;
- Ступенчатые блоки;
- Съемник шлифовального круга;
- Инструментальный ящик с инструментом.
Принадлежности:
| Артикул-№ | Описание |
| 414534 | Магнитный стол 460x150 мм |
Технические характеристики:
| Артикул-№ | 414520T | 414524T |
| Модель: | JPSG-1020A | JPSG-1224A |
| Размер стола: | 508 х 200 мм | 610 х 305 мм |
| Площадь шлифования (ШхД): | 550 х 210 мм | 650 х 310 мм |
| Т-образный паз: 1 | 12 мм | 12 мм |
| Макс. нагрузка на стол: | 290 кг | 385 кг |
| Макс. продольный ход стола (вручную): | 610 мм | 710 мм |
| Макс продольный ход стола (автом.): | 565 мм | 650 мм |
| Скорость продольного перемещения стола: | 3-25 мм/мин | 3-25 мм/мин |
| Поперечный ход стола: | 224 мм | 320 мм |
| Цена деления маховика поперечного перемещения: | 0,025 мм | 0,025 мм |
| Поперечное перемещение стола за оборот маховика: | 5 мм | 5 мм |
| Диапазон поперечного перемещения за цикл: | 0,5-8,2 мм | 0,5-8,2 мм |
| Расстояние от оси шпинделя до стола: | 415 мм | 508 мм |
| Цена деления маховика вертикального перемещения: | 0,0025 мм | 0,0025 мм |
| Вертикальное перемещение шпинделя за оборот маховика: | 0,25 мм | 0,25 мм |
| Шаг вертикальной автоподачи: | 0,002/0,006/0,01 мм | 0,002/0,006/0,01 мм |
| Макс. диаметр шлиф. круга: | 200 мм | 305 мм |
| Макс. ширина шлиф. круга: | 19 мм | 32 мм |
| Отверстие шлиф. круга: | 32 мм | 76 мм |
| Частота вращения шпинделя: | 3450 об/мин | 1725 об/мин |
| Двигатель поперечной подачи: | 0,15 кВт | 0,15 кВт |
| Двигатель вертикальной подачи: | 0,18 кВт | 0,18 кВт |
| Двигатель гидростанции: | 0,75 кВт | 1,5 кВт |
| Мощность главного двигателя: | 1,5 кВт | 2,2 кВт |
| Габаритные размеры (ДхШхВ): | 2540х1580х2200 мм | 2800х1930х2260 мм |
| Масса: | 1260 кг | 1700 кг |
