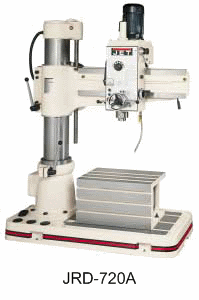

Радиально-сверлильные станки JRD-720A, JRD-1100R, JRD-1600R
- Высококачественные закалённые приводные шестерни и зубчатые валы изготовлены из никель-хромовой стали, что обеспечивает плавный ход и устойчивость к высоким нагрузкам;
- Шпиндель изготовлен из высококачественной закалённой стали для продолжительного срока службы;
- Двойные конические и упорные подшипники на торце шпинделя, упорные и упорно-радиальные верхней части шпинделя;
- Электрические схемы расположены во встроенном блоке управления на задней стойке, это предохраняет схемы от пыли и влаги. Расположение схем удобно для технического обслуживания;
- Каркас изготовлен из модифицированного и высокопрочного чугуна для обработки тяжёлых заготовок;
- Фиксатор консоли предохраняет ее от падения;
- Отбалансированный механизм вращения шпинделя;
- Централизованный блок управления;
- Автоматический выталкиватель инструмента;
- Независимая система зажимных приспособлений ручного управления, которая позволяет блокировать и разблокировывать голову и колонну.
Стандартное исполнение:
- Встроенная лампа местного освещения;
- Система подвода СОЖ;
- Коробчатый рабочий стол;
- Ящик с инструментом.
Технические характеристики:
| Артикул-№ 380 В | 10000381T | 10000385T | по ЗАКАЗУ |
| Модель: | JRD-720A | JRD-1100R | JRD-1600R |
| Макс. диаметр сверления/ резьба, сталь: | 32 мм / М25 | 42 мм / М25 | 65 мм / М50 |
| Макс. диаметр сверления / резьба, чугун: | 50 мм / М32 | 55 мм / М38 | 70 мм / М60 |
| Макс. диаметр растачивания, сталь / чугун: | 70 / 100 мм | 86 / 120 мм | 125 / 186 мм |
| Диаметр стойки: | 210 мм | 260 мм | 432 мм |
| Расст. между шпинделем и стойкой (мин/макс): | 220 / 750 мм | 280 / 1100 мм | 440 / 1580 мм |
| Горизонтальное перемещение головки: | 530 мм | 820 мм | 1260 мм |
| Расстояние между шпинделем и основанием (мин/макс): | 260 / 1060 мм | 470 / 1270 мм | 380 / 1600 мм |
| Вертикальное перемещение консоли: | 580 мм | 570 мм | 850 мм |
| Рабочая зона стола (ДхШхВ): | 660х445х380 мм | 635х520х415 мм | 700х500х400 мм |
| Размер основания: | 1260х640х160 мм | 1725х715х180 мм | 2480х1050х210 мм |
| Конус шпинделя: | Mk-4 | Mk-4 | Mk-5 |
| Ход пиноли шпинделя: | 220 мм | 230 мм | 370 мм |
| Диапазон вращения шпинделя: | 88, 154, 282, 455, 796, 1500 об/мин | 44 - 1500 об/мин, 12 скоростей | 40 - 1920 об/мин, 12 скоростей |
| Автоподача пиноли шпинделя: | 0,05 / 0,09 / 0,15 мм/об | 0,05 / 0,09 / 0,15 мм/об | 0,07 - 0,97 мм/об, 6 подач |
| Мощность двигателя: | 1,5 кВт | 2,25 кВт, 2 скорости | 5,5 кВт |
| Мощность двигателя подъема консоли: | 0,75 кВт | 0,75 кВт | 1,5 кВт |
| Двигатель зажима инструмента: | -- | -- | 0,75 кВт |
| Мощность насоса СОЖ: | 0,1 кВт | 0,1 кВт | 0,1 кВт |
| Максимальная высота над полом: | 2170 мм | 2530 мм | 3170 мм |
| Высота стойки над полом: | 1850 мм | 2000 мм | 2660 мм |
| Габаритные размеры (ДхШхВ): | 1250х640х2170 мм | 1710х715х2530 мм | 2950х1400х2850 мм |
| Масса: | 1120 кг | 1800 кг | 4600 кг |
