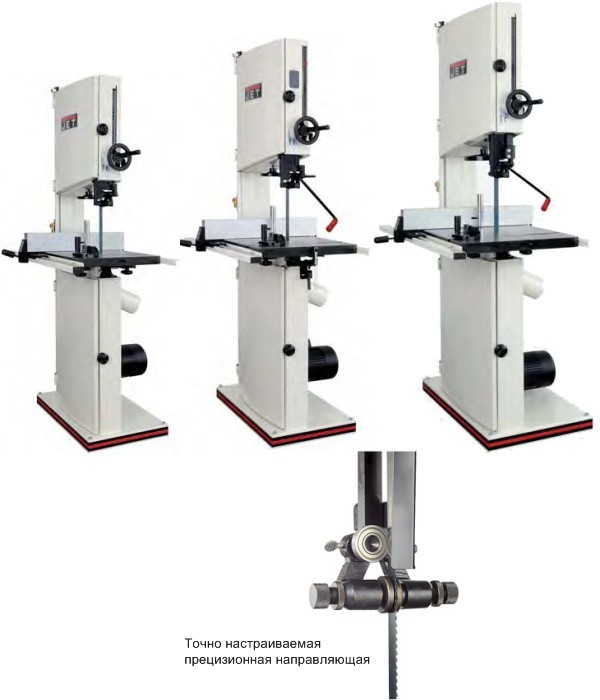

Ленточные пилы JWBS-16X, JWBS-18DX, JWBS-20X
- Параллельный упор пилы с эксцентриковым зажимом и тонкой регулировкой по линейке обеспечивает быструю перестановку и возможность точной установки размера;
- Большой стол из серого чугуна с наклоном в обе стороны, опирается на полукруглые сегменты, рассчитанные на большие нагрузки;
- Отбалансированные шкивы из серого чугуна с покрытием из полиуретана;
- Точная и простая регулировка высоты пропила;
- Встроенная шкала для определения высоты пропила;
- Большой маховик для натяжения полотна пилы и удобная рукоятка для центровки полотна пилы на шкивах;
- Быстрая и безопасная смена пильной ленты. Безопасность обеспечивается концевым выключателем.
Эти пилы предназначены для интенсивной работы и имеют чугунные шкивы привода пилы, а также отличный стол из литого чугуна, наклоняющийся под углом от -10° до +45°, фиксирующуюся направляющую планку, которая поддерживается спереди и сзади стола и немного выступает за пределы поверхности стола из литого чугуна, что дает прекрасные рабочие возможности для полотна пилы с обеих сторон.
На лицевой стороне направляющей планки расположено приспособление с указательной разметкой, идеальное для распила на заготовки определенного размера. Планка угломера имеет Т-образный вырез для лучшей точности, безопасности и расширенных возможностей. Полотно пилы направляется, как сверху стола, так и снизу, при помощи отрегулированного микрометром упора и опорных роликов, которые дают лезвию пассивную опору, что очень хорошо отражается на качестве распила и продлевает срок службы лезвия. Дверцы с взаимной блокировкой, электрическое торможение и натяжение полотна пилы, контроль положения, легкий доступ ко всем устройствам, все это делает данную машину идеальной для профессиональной мастерской, где точная ленточная пила с хорошими возможностями может стать очень популярным инструментом для работы. Для перемещения этой машины по мастерской мы рекомендуем передвижное основание, номер установки 708118. Это дополнительное основание легко присоединяется и позволяет передвигать машину без опрокидывания или ущерба для машины или оператора. Три вида машины отличаются в можности и размерах.
Стандартное исполнение:
- Упор для пиления под углом ± 60°;
- Вытяжной штуцер диаметром 100 мм;
- Параллельный упор;
- 20 мм полотно пилы с 7 мм шагом зубьев;
- Верхняя и нижняя направляющие полотна пилы;
- Прецизионная направляющая.
Технические характеристики:
| Модель: | JWBS-16X | JWBS-18DX | JWBS-20X |
|---|---|---|---|
| Высота реза: | 250 мм | 300 мм | 300 мм |
| Ширина реза: | 405 мм | 460 мм | 508 мм |
| Мин. ширина полотна пилы: | 3 мм | 3 мм | 6 мм |
| Макс. ширина полотна пилы: | 25 мм | 30 мм | 30 мм |
| Длина полотна пилы: | 3125 мм | 3480 мм | 3820 мм |
| Размеры стола: | 430 х 430 мм | 485 х 485 мм | 530 х 530 мм |
| Регулировка наклона стола: | 45° до -10° | 45° до -10° | 45° до -10° |
| Устанавливаемая остановка: | при 90° | при 90° | при 90° |
| Рабочая высота: | 890 мм | 950 мм | 930 мм |
| Диаметр роликов: | 420 мм | 470 мм | 520 мм |
| Скорость полотна пилы: | 900 м/мин | 900 м/мин | 1000 м/мин |
| Габаритные размеры: | 800 х 950 х 1850 | 850 х 1000 х 1900 | 900 х 1100 х 1970 |
| Выходная мощность (230 В): | 1,1 кВт / S1 100% | 1,5 кВт / S1 100% | 1,5 кВт / S1 100% |
| Входная мощность (230 В): | 2,0 кВт / S6 40% | 2,6 кВт / S6 40% | 2,6 кВт / S6 40% |
| Выходная мощность (400 В): | 1,5 кВт / S1 100% | 2,2 кВт / S1 100% | 2,2 кВт / S1 100% |
| Входная мощность (400 В): | 2,8 кВт / S6 40% | 4,2 кВт / S6 40% | 4,2 кВт / S6 40% |
| Масса: | 130 кг | 165 кг | 230 кг |
| Артикул (230 В): | 10000150 XМ | 708750 XМ | 708752 XМ |
| Артикул (400 В): | 10000150 XТ | 708750 XТ | 708752 XТ |
Принадлежности:
| Ширина пильного полотна | JWBS-16X | JWBS-18DX | JWBS-20X |
|---|---|---|---|
| Артикул | Артикул | Артикул | |
| 3 мм | 10000153 | 10000181 | - |
| 6 мм | 10000154 | 10000182 | 10000130 |
| 10 мм | 10000155 | 10000183 | - |
| 13 мм | 10000160 | - | 10000131 |
| 16 мм | 10000161 | 10000185 | - |
| 20 мм | - | 10000186 | 10000132 |
| 25 мм | - | 10000187 | 10000133 |
| 30 мм | - | 10000188 | 10000134 |
| Толщина полотна пилы в каждом случае составляет 0,7 мм. | |||
