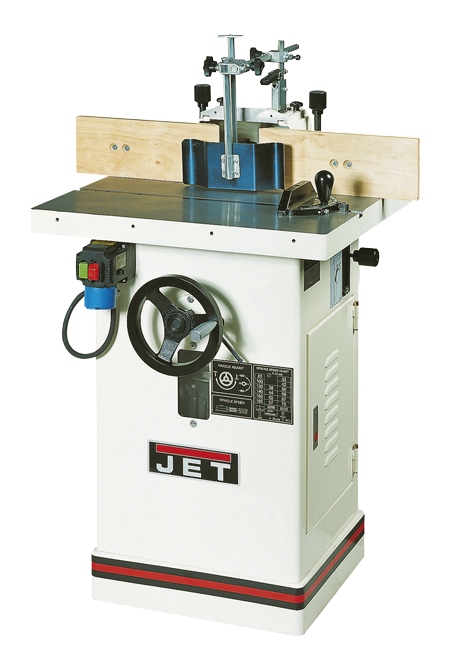

Фрезерный станок JWS-34KX
- Большой отшлифованный и отполированный рабочий стол из серого чугуна;
- Регулировка шпинделя по высоте при помощи маховика;
- Дополнительно предоставляется шпиндель диаметром 32 мм для фрез Российского и украинского производства;
- Защитный кожух фрезы с 100-мм вытяжным патрубком;
- Простое изменение частоты вращения шпинделя -1700/3500/6000/8000 об/мин -при помощи перестановки поликлинового ремня;
- Хорошо видимое передаточное соотношение числа оборотов через смотровое окно;
- Маркировка промежуточных колец шпинделя для удобства смены фрез;
- Возможность использования шлифовальных втулок JET JOVS-10 для шлифовки криволинейных поверхностей;
- Возможность установки шипорезной каретки в виде принадлежности.
В стандартном исполнении данный станок имеет четыре скорости (1700, 3500, 6000 и 8000 об/мин), использует фрезерный инструмент с посадочным диаметром 30 мм. Со станком поставляется два цанговых патрона, 8 мм и 12 мм, поэтому при использовании на максимальной скорости можно использовать фрезерные головы диаметром 35 мм и выше.
Станок имеет всю защиту, требуемую СЕ, одну полностью регулируемую направляющую и микрорегулирование разгрузочной направляющей, а в тыльной части кожуха шпинделя находится штуцер для подсоединения вытяжной установки JET (100 мм). Регулировка высоты шпинделя производится при помощи большой рукоятки в передней части станка, а смена инструмента может быть ускорена при помощи стопора шпинделя.
Для работы с закругленным материалом станок оснащен закруглённой планкой с собственным встроенным штуцером для стружки диаметром 100 мм. На основании стола располагается Т-образная прорезь, по которой перемещается упор. Дополнительная шипорезная направляющая используется для обработки поперечного сечения доски, Артикул-№ 1000253. Для более длинного материала и дополнительной безопасности мы настоятельно рекомендуем установку с автоматической подачей, описанную дальше в этом разделе.
Она очень легко устанавливается при помощи очень удобного и быстро приспосабливаемого основания, которое крепится за угол литого стола, в котором просверлены нарезные отверстия. Эти отверстия специально предназначены для установки подачи, избавляя вас от необходимости просверливать отверстия в столе станка. При наименьшей частоте вращения шпинделя 1700 об/мин этот станок может использоваться в качестве шлифовальной машины для кромок или фасонных профилей. Возможно использования шлифовальных втулок JET, которые используются для шлифовального станка JET JOVS-10.
Стандартное исполнение:

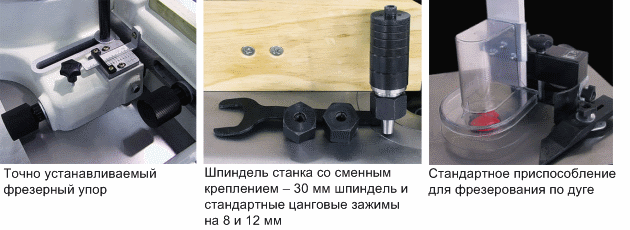

- 30-мм шпиндель;
- Цанговые зажимы на 8 и 12 мм;
- Боковое и верхнее прижимное устройство;
- Точно регулируемый фрезерный упор;
- Устройство для фрезерования по дуге;
- Упор для фрезерования под углом.
Технические характеристики:
| Модель: | JWS-34 KX |
|---|---|
| Скорость вращения шпинделя: | 1700 / 3500 / 6000 / 8000 об/мин |
| Размеры стола: | 540 х 635 мм |
| Диаметр шпинделя: | 30 мм |
| Ход шпинделя: | 80 мм |
| Зажимная высота: | 70 мм |
| Отверстие стола: | 160 мм |
| Высота рабочего стола: | 830 мм |
| Макс. высота инструмента над рабочим столом: | 120 мм |
| Макс. диаметр инструмента: | 180 мм |
| Цанговый зажим: | 8 и 12 мм |
| Выходная мощность (230 В): | 1,5 кВт / S1 100% |
| Входная мощность (230 В): | 2,6 кВт / S6 40% |
| Выходная мощность (380 В): | 2,3 кВт / S1 100% |
| Входная мощность (380 В): | 4,3 кВт / S6 40% |
| Масса: | 145 кг |
| Артикул (230 В): | 708502 KХМ |
| Артикул (400 В): | 708524 KХТ |
Принадлежности:
| Описание | Артикул |
|---|---|
| Сменный фрезерный шпиндель 30 мм | 10000251 |
| Сменный фрезерный шпиндель 32 мм | IT-SP132 |
| Шлифовальный комплект | 10000252 |
| Устройство для нарезки шипов | 10000253 |
