Центробежный многоступенчатый электронасос серии MKV

Центробежный многоступенчатый электронасос серии MKV

Чрезвычайно бесшумный и надежный вертикальный центробежный многоступенчатый электронасос серии MKV предназначен для перекачивания чистой воды, не содержащей абразивных частиц, при максимальной температуре перекачиваемой жидкости 35°С (европейский стандарт CEI EN 60335-2-41) или 90°С для иных целей и при максимальной температуре окружающей среды  до 40°С.

Максимальное рабочее давление - 16 бар.

Область применения:

В системах повышения давления, в системах пожаротушения и ирригационных установках, высоконапорных моечных устройствах, для полива. Предназначен для использования в быту, промышленности и сельском хозяйстве.

Материалы:

  • Корпус всасывающей части - чугун G20 с антикоррозионным покрытием
  • Корпус напорной части - чугун G20 с антикоррозионным покрытием
  • Втулка защиты вала - нержавеющая сталь Aisi 304
  • Корпус насоса - нержавеющая сталь Aisi 304
  • Диффузор - полимер DYNALON 20 с кольцом из нержавеющей стали Aisi 304
  • Рабочие колеса - полимер DYNALON 20 с кольцом из нержавеющей стали Aisi 304
  • Ротор - нержавеющая сталь марки Aisi 304
  • Сальник - керамика/графит

Двигатель:

  • закрытого типа,
  • с наружной вентиляцией,
  • класс защиты IPX4,
  • двухполюсный,
  • класс изоляции - F
  • однофазный - со встроенной термозащитой и конденсатором
  • трехфазный -  должен быть снабжен соответствующим внешним аварийным выключателем, подключение которого выполняется пользователем согласно действующим нормативам
  • предназначен для длительной, непрерывной работы

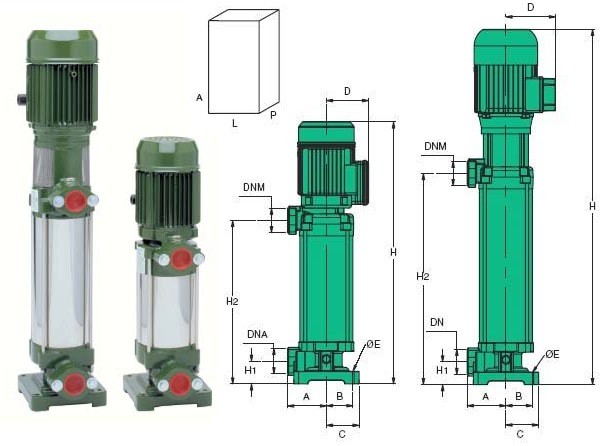

Характеристики:

Тип Размер, мм Размер упаковки, мм Вес, кг
A B C D ØE H H1 H2 DNA DNM A L P
MKV 3/7 95 65 81 104 10 580.8 62 344 11/4" 11/4" 800 207 256 24.3
MKV 3/9 95 65 81 104 10 629.5 62 393 11/4" 11/4" 1000 207 256 26.4
MKV 3/10* 95 65 81 131.5 10 758 62 412.5 11/4" 11/4" 1000 207 256 30.5
MKV 3/12* 95 65 81 131.5 10 806.8 62 461 11/4" 11/4" 1240 207 256 32.5
MKV 3/15* 95 65 81 131.5 10 892 62 534.5 11/4" 11/4" 1240 207 256 35.5
MKV 3/17 95 65 81 131.5 10 940.5 62 583 11/4" 11/4" 1240 207 256 36.8
MKV 6/5 95 65 81 104 10 532.5 62 296 11/4" 11/4" 800 207 256 24.1
MKV 6/6* 95 65 81 131.5 10 661 62 316 11/4" 11/4" 800 207 256 27.7
MKV 6/7* 95 65 81 131.5 10 685 62 339 11/4" 11/4" 1000 207 256 29.3
MKV 6/9* 95 65 81 131.5 10 745.5 62 388 11/4" 11/4" 1000 207 256 32.3
MKV 6/10* 95 65 81 131.5 10 770 62 412.5 11/4" 11/4" 1000 207 256 32.5
MKV 6/12 95 65 81 138.5 10 873 62 461 11/4" 11/4" 1240 207 256 37.5
MKV 6/15 95 65 81 138.5 10 958 62 534.5 11/4" 11/4" 1240 207 256 40.5
MKV 6/17 95 65 81 138.5 10 1007 62 583 11/4" 11/4" 1240 207 256 42
MKV 9/4 95 65 81 104 10 566.5 62 330 11/4" 11/4" 800 207 256 23.5
MKV 9/5* 95 65 81 131.5 10 720 62 365 11/2" 11/2" 800 207 256 27.3
MKV 9/6* 95 65 81 131.5 10 760 62 404 11/2" 11/2" 800 207 256 28.5
MKV 9/7* 95 65 81 131.5 10 800 62 443 11/2" 11/2" 1000 207 256 30.9
MKV 9/10 95 65 81 138.5 10 1000 62 562 11/2" 11/2" 1000 207 256 37.5
MKV 9/12 95 65 81 138.5 10 1080 62 642 11/2" 11/2" 1240 207 256 40.5
MKV 9/15 95 65 81 138.5 10 1200 62 762 11/2" 11/2" 1240 207 256 42
MKV 12/5* 95 65 81 131.5 10 720 62 365 11/2" 11/2" 800 207 256 27.3
MKV 12/6 95 65 81 131.5 10 760 62 404 11/2" 11/2" 800 207 256 28.5
MKV 12/7 95 65 81 131.5 10 870 62 443 11/2" 11/2" 1000 207 256 36
MKV 12/10 95 65 81 131.5 10 1000 62 562 11/2" 11/2" 1240 207 256 42.5
MKV 12/12 95 65 81 131.5 10 1080 62 642 11/2" 11/2" 1240 207 256 45.5
* - гидравлическая часть адаптирована к стандартным двигателям МЕС 80

Центробежный многоступенчатый электронасос серии MKV

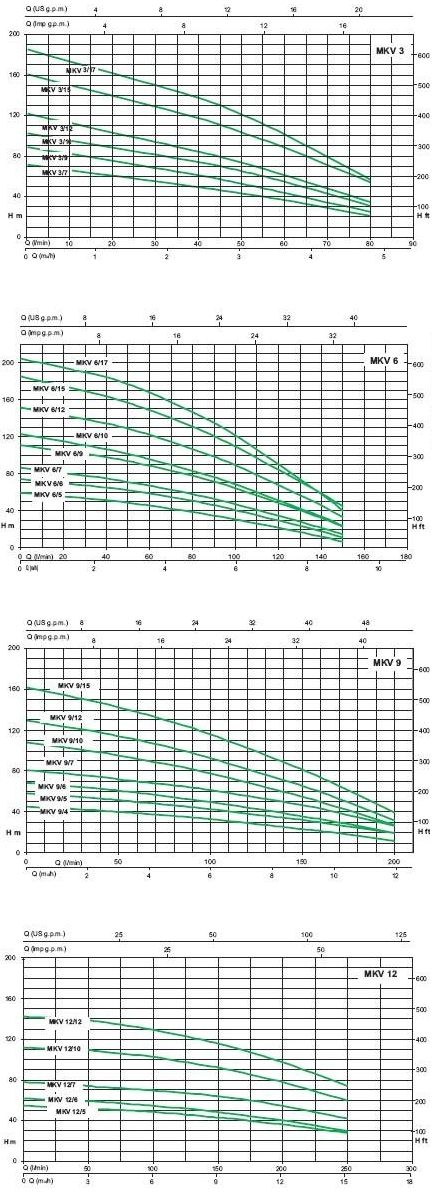

Тип   Производительность
Однофазный  Трехфазный  Q, м³/час 0 2.4 3 3.6 4.8 6 8.4 9 9.6 10.8 12 15
Q, л/мин 0 40 50 60 80 100 140 150 160 180 200 250
MKV 3/7 M MKV 3/7 T Напор, Н  (м) 72.5 50.8 44.2 37.3 21.9 - - - - - - -
MKV 3/9 M MKV 3/9 T 90.1 62.1 53.8 45.0 25.9 - - - - - - -
MKV 3/10 M MKV 3/10 T 103.9 75.4 65.9 55.5 31.9 - - - - - - -
MKV 3/12 M MKV 3/12 T 123.1 85.7 74.4 62.3 35.6 - - - - - - -
MKV 3/15 M MKV 3/15 T 161.7 118.4 104.4 89.1 54.8 - - - - - - -
- MKV 3/17 T 186.3 138.6 121.5 102.4 57.8 - - - - - - -
MKV 6/5 M MKV 6/5 T 59.4 51.2 48.5 45.5 38.8 30.9 12.1 6.7 - - - -
MKV 6/6 M MKV 6/6 T 74.0 65.1 62.0 58.5 50.4 40.9 17.6 10.8 - - - -
MKV 6/7 M MKV 6/7 T 86.2 74.7 70.9 66.8 57.6 46.9 21.4 14.2 - - - -
MKV 6/9 M MKV 6/9 T 110.5 97.9 93.6 88.7 77.6 64.5 32.4 23.2 - - - -
- MKV 6/10 T 122.6 106.6 101.5 95.8 83.0 68.4 33.3 23.3 - - - -
MKV 6/12 M MKV 6/12 T 151.2 134.3 128.4 121.9 106.8 89.0 45.5 33.0 - - - -
- MKV 6/15 T 184.9 163.6 156.4 148.5 130.5 109.5 58.7 44.2 - - - -
- MKV 6/17 T 204.6 184.2 176.4 167.5 146.5 121.2 57.6 39.0 - - - -
MKV 9/4 M MKV 9/4 T 45.6 41.5 40.3 39.0 36.1 32.9 25.4 23.4 21.2 16.6 11.7 -
MKV 9/5 M MKV 9/5 T 58.2 53.0 51.6 50.0 46.6 42.9 34.5 32.2 29.9 24.9 19.5 -
MKV 9/6 M MKV 9/6 T 68.7 62.6 60.8 58.9 54.7 50.0 39.1 35.9 32.9 26.6 19.2 -
MKV 9/7 M MKV 9/7 T 81.1 74.1 72.1 70.1 65.8 61.3 51.1 48.4 45.6 39.8 33.7 -
MKV 9/10 M MKV 9/10 T 107.8 98.1 95.2 92.1 85.2 77.6 59.8 54.9 49.7 38.8 27.1 -
- MKV 9/12 T 129.3 117.6 114.1 110.4 102.1 92.9 71.4 65.5 59.3 46.1 32.0 -
- MKV 9/15 T 161.5 146.9 142.5 137.8 127.4 115.8 88.9 81.4 73.6 57.1 39.4 -
MKV 12/5 M MKV 12/5 T 54.3 52.7 52.2 51.5 50.1 48.5 44.4 43.2 41.9 39.3 36.3 28.0
MKV 12/6 M MKV 12/6 T 61.8 59.8 59.2 58.4 56.7 54.7 49.7 48.3 46.8 43.6 40.1 30.0
MKV 12/7 M MKV 12/7 T 77.6 75.4 73.8 72.7 71.3 69.5 65.4 63.9 62.3 58.8 54.4 42.2
- MKV 12/10 T 111.6 109.8 108.9 107.9 105.5 102.4 94.3 91.9 89.4 83.8 77.6 59.5
- MKV 12/12 T 142.1 139.3 138.1 136.8 133.4 129.3 118.8 115.7 112.4 105.2 97.3 74.1



Тип Номинальная мощность Макс. потребляемая мощность [ Вт ] Конденсатор [450 В макс ] мкФ Потребляемый ток [ А ]
Однофазный Трехфазный
кВт НР 1~ 230 В 3~230/400 В 1~230В 3~230В 3~400В
MKV 3/7 M MKV 3/7 T 0.74 1 1370 1280 20 6.2 4.2 2.5
MKV 3/9 M MKV 3/9 T 0.88 1.2 1620 1560 25 7.3 4.5 2.7
MKV 3/10 M MKV 3/10 T 1.1 1.5 1820 1710 30 8.5 5.2 3.1
MKV 3/12 M MKV 3/12 T 1.47 2 2060 2040 36 9.2 6.6 3.9
MKV 3/15 M MKV 3/15 T 1.85 2.5 2660 2580 45 11.7 7.6 4.8
- MKV 3/17 T 2.2 3 - 2980 - - 9.3 5.2
MKV 6/5 M MKV 6/5 T 0.88 1.2 1360 1320 25 6.1 4.3 2.5
MKV 6/6 M MKV 6/6 T 1.1 1.5 1670 1640 30 7.9 5.0 2.9
MKV 6/7 M MKV 6/7 T 1.47 2 1920 1850 36 8.5 6.2 3.6
MKV 6/9 M MKV 6/9 T 1.85 2.5 2370 2380 45 10.5 7.6 4.4
- MKV 6/10 T 2.2 3 - 2730 - - 8.0 4.7
MKV 6/12 M MKV 6/12 T 3 4 3750 3480 60 18.1 10.5 6.4
- MKV 6/15 T 4 5.5 - 4400 - - 13.3 7.7
- MKV 6/17 T 4 5.5 - 4920 - - 15.1 8.4
MKV 9/4 M MKV 9/4 T 0.88 1.2 1460 1390 25 6.6 4.4 2.5
MKV 9/5 M MKV 9/5 T 1.1 1.5 1850 1750 30 8.4 5.3 3.1
MKV 9/6 M MKV 9/6 T 1.47 2 2100 2080 36 9.3 6.8 3.9
MKV 9/7 M MKV 9/7 T 1.85 2.5 2450 2400 45 10.9 7.7 4.5
MKV 9/10 M MKV 9/10 T 3 4 3880 3800 60 18.3 10.8 6.2
- MKV 9/12 T 3 4 - 4560 - - 13.0 7.5
- MKV 9/15 T 4 5.5 - 5490 - - 15.6 9.0
MKV 12/5 M MKV 12/5 T 1.85 2.5 2810 2670 45 11.4 7.8 4.6
MKV 12/6 M MKV 12/6 T 2.2 3 3290 3100 80 14.7 9.2 5.2
MKV 12/7 M MKV 12/7 T 3 4 4400 3900 100 20.0 11.2 6.9
- MKV 12/10 T 4 5.5 - 5450 - - 15.7 9.3
- MKV 12/12 T 5.5 7.5 - 6440 - - 11.3 7.0
