Центробежный многоступенчатый электронасос серии MVX

Центробежный многоступенчатый электронасос серии MVX

Чрезвычайно бесшумный и надежный вертикальный центробежный многоступенчатый электронасос серии MVX предназначен для перекачивания чистых жидкостей, не содержащих абразивных частиц и волокнистых включений,не агрессивных для материалов, из которых выполнен насос, при максимальной температуре перекачиваемой жидкости 35°С для бытовых целей (европейский стандарт CEI EN 60335-2-41) или 90°С для иных целей и при максимальной температуре окружающей среды  до 40°С.

Максимальное рабочее давление - 27 бар.

Область применения:

В системах повышения давления, в системах пожаротушения и ирригационных установках, высоконапорных моечных устройствах, для установки в системах отпления, охлаждения и кондиционирования. Предназначен для использования в промышленности, быту, коммунальном и сельском хозяйстве.

Материалы:

  • Корпус всасывающей части - нержавеющая сталь Aisi 304
  • Кронштейн двигателя - чугун G20 с антикоррозионным покрытием
  • Втулка защиты вала - бронза В 14 + графит
  • Корпус насоса - нержавеющая сталь Aisi 304
  • Диффузоры - нержавеющая сталь Aisi 304
  • Рабочие колеса - нержавеющая сталь Aisi 304
  • Ротор - нержавеющая сталь Aisi 304
  • Сальник - керамика/графит

Двигатель:

  • закрытого типа,
  • с наружной вентиляцией,
  • класс защиты IPX4,
  • двухполюсный,
  • класс изоляции - F
  • однофазный - со встроенной термозащитой и конденсатором
  • трехфазный -  должен быть снабжен соответствующим внешним аварийным выключателем, подключение которого выполняется пользователем согласно действующим нормативам
  • предназначен для длительной, непрерывной работы

Характеристики:

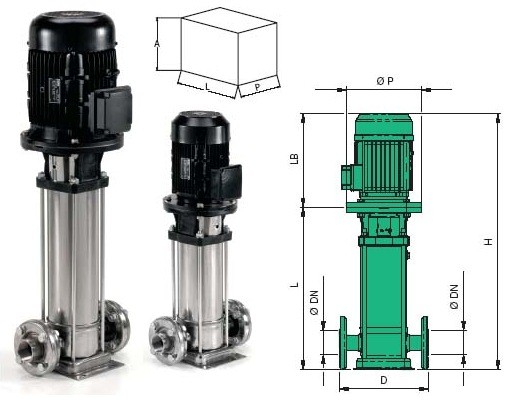

Тип   Размеры гидравлической части, мм Двигатель, мм   Размеры упаковки, мм Вес, кг
D L DN LB HD P H A L P
MVX 12/02 295 395 40 267 228 200 662 712 310 310 39.7
MVX 12/04 295 470 40 267 228 200 737 787 310 310 43.0
MVX 12/06 295 545 40 306 245 250 851 901 310 310 47.6
MVX 12/08 295 620 40 328 273 250 948 998 310 310 49.7
MVX 12/10 295 715 40 369.5 330 300 1084.5 1134.5 360 360 56.9
MVX 12/12 295 790 40 369.5 330 300 1159.5 1209.5 360 360 57.9
MVX 12/14 295 865 40 369.5 330 300 1234.5 1284.5 360 360 77.0
MVX 12/16 295 940 40 407.5 330 300 1347.5 1397.5 360 360 81.0
MVX 12/18 295 1010 40 407.5 330 300 1417.5 1467.5 360 360 88.0
MVX 12/20 295 1085 40 407.5 330 300 1492.5 1542.5 360 360 89.0
MVX 15/02 295 400 50 267 228 200 667 717 310 310 39.7
MVX 15/03 295 438 50 267 228 200 705 755 310 310 43.0
MVX 15/04 295 470 50 306 245 250 776 826 310 310 47.3
MVX 15/05 295 514 50 328 273 250 842 892 310 310 48.2
MVX 15/06 295 565 50 369.5 330 300 934.5 984.5 360 360 54.9
MVX 15/08 295 640 50 369.5 330 300 1009.5 1059.5 360 360 75.0
MVX 15/10 295 715 50 369.5 330 300 1084.5 1134.5 360 360 76.0
MVX 15/12 295 790 50 369.5 330 300 1159.5 1209.5 360 360 85.0
MVX 15/14 295 865 50 369.5 330 300 1234.5 1284.5 360 360 86.0
MVX 15/16 295 935 50 369.5 330 300 1304.5 1354.5 360 360 87.0
MVX 15/18 295 1010 50 503 406 350 1513 1563 436 436 94.0
MVX 14/20 295 1084 50 503 406 350 1587 1637 436 436 95.0
MVX 18/04 295 495 50 328 273 250 823 873 310 310 47.7
MVX 18/05 295 525 50 369.5 330 300 894.5 944.5 360 360 54.4
MVX 18/06 295 563 50 369.5 330 300 932.5 982.5 360 360 54.9
MVX 18/07 295 625 50 369.5 330 300 994.5 1044.5 360 360 74.5
MVX 18/08 295 675 50 369.5 330 300 1044.5 1094.5 360 360 75.0
MVX 18/09 295 735 50 407.5 330 300 1142.5 1192.5 360 360 78.5
MVX 18/10 295 785 50 369.5 330 300 1154.5 1204.5 360 360 84.0
MVX 18/12 295 885 50 369.5 330 300 1254.5 1304.5 360 360 85.0
MVX 18/14 295 985 50 503 406 350 1488 1538 436 436 92.0

Центробежный многоступенчатый электронасос серии MVX

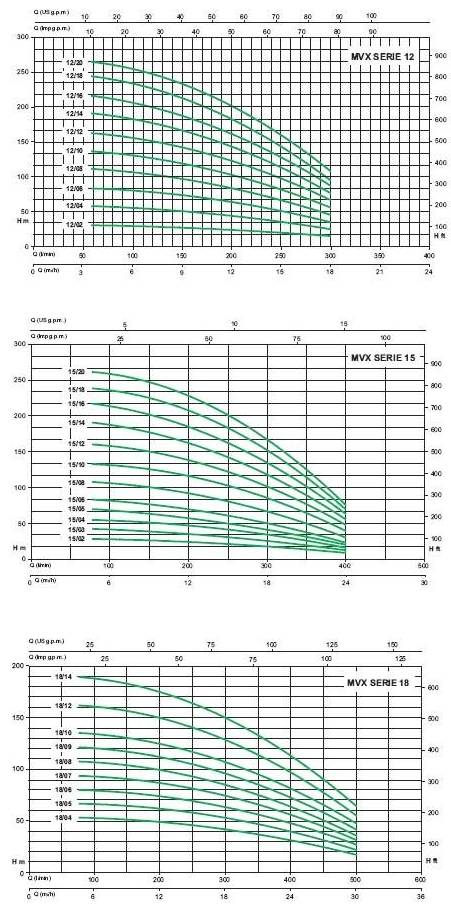

    Производительность
Q, м³/час 0 3.6 4.8 7.2 9 10.8 12 15 18 21 24 30
Q, л/мин 0 60 80 120 150 180 200 250 300 350 400 500
MVX 12/02 Напор, Н  (м) 29 27 26 24.3 22 21 20 17 10 - - -
MVX 12/04 57 55 53 50 45 43 40 35 19 - - -
MVX 12/06 83 82 78 73 68 65 60 53 28 - - -
MVX 12/08 114 110 106 100 90 86 80 70 38 - - -
MVX 12/10 140 137 132 118 113 108 100 88 47 - - -
MVX 12/12 170 164 158 142 136 130 120 106 57 - - -
MVX 12/14 197 192 185 174 158 151 140 123 67 - - -
MVX 12/16 228 220 210 190 180 172 160 140 76 - - -
MVX 12/18 252 246 236 228 203 194 180 153 86 - - -
MVX 12/20 280 274 254 238 226 216 200 176 95 - - -
MVX 15/02 29 - 27 25 23 22 21 20 17 12 6 -
MVX 15/03 44 - 42 37 35 32 31.5 31 25 18 9 -
MVX 15/04 56 - 54 50 47 44 43 41 34 25 12 -
MVX 15/05 73 - 70 63 58 54 52 50 42 31 15 -
MVX 15/06 86 - 83 76 71 67 64 61 51 37 18 -
MVX 15/08 112 - 108 100 94 88 85 82 68 50 24 -
MVX 15/10 140 - 135 124 117 110 107.5 105 88 68 30 -
MVX 15/12 168 - 162 150 141 132 129 126 102 81 38 -
MVX 15/14 204 - 196 176 165 154 150.5 147 123 96 42 -
MVX 15/16 233 - 224 200 188 176 172 168 141 109 48 -
MVX 15/18 254 - 244 224 211 198 193.5 189 158 122 54 -
MVX 14/20 275 - 265 248 233 218 214 210 166 136 60 -
MVX 18/04 56 - 55 53.5 52 49.5 47 45.5 44 40 33 17
MVX 18/05 71 - 69 67 65 62 59 57 55 51 42 21
MVX 18/06 85 - 82 80 78 74 70 68 66 60 50 26
MVX 18/07 99 - 96 93.5 91 86.5 82 79.5 77 71 58 30
MVX 18/08 112 - 110 107 104 99 94 91 88 80 66 34
MVX 18/09 127 - 124 120.5 117 111.5 106 102 98 91 76 39
MVX 18/10 142 - 138 134 130 124 118 114 110 101 84 45
MVX 18/12 170 - 165 160.5 156 148.5 141 136.5 132 122 99 52
MVX 18/14 200 - 193 187.5 182 173 164 159 154 142 116 60



Тип Номинальная мощность Макс. потребляемая мощность [ Вт ] Конденсатор [450 В макс ] мкФ Потребляемый ток [ А ]
кВт НР 1~ 230 В 3~230/400 В 1~230В 3~230В 3~400В
MVX 12/02 1.5 2 1180 1150 40 11.0 6.5 3.4
MVX 12/04 2.2 3 2350 2310 50 13.9 9.5 4.9
MVX 12/06 3 4 - 3460 - - 12.0 6.7
MVX 12/08 4 5.5 - 4610 - - 15.8 8.7
MVX 12/10 5.5 7.5 - 5770 - - - 11.0
MVX 12/12 5.5 7.5 - 6920 - - - 12.6
MVX 12/14 7.5 10 - 8080 - - - 14.5
MVX 12/16 9.2 12.5 - 9230 - - - 19.8
MVX 12/18 11 15 - 10390 - - - 22.0
MVX 12/20 11 15 - 11540 - - - 23.5
MVX 15/02 1.5 2 1270 1240 40 11.3 6.3 3.6
MVX 15/03 2.2 3 1900 1850 50 14.2 9.7 5.1
MVX 15/04 3 4 - 2470 - - 12.4 6.9
MVX 15/05 4 5.5 - 3090 - - 15.6 8.7
MVX 15/06 5.5 7.5 - 3710 - - - 11.4
MVX 15/08 7.5 10 - 4940 - - - 12.6
MVX 15/10 7.5 10 - 6180 - - - 14.5
MVX 15/12 11 15 - 7420 - - - 22.0
MVX 15/14 11 15 - 8650 - - - 23.5
MVX 15/16 11 15 - 9890 - - - 24.5
MVX 15/18 15 20 - 11130 - - - 28.0
MVX 14/20 15 20 - 12370 - - - 29.5
MVX 18/04 4 5.5 - 3540 - - 15.7 8.5
MVX 18/05 5.5 7.5 - 4430 - - - 11.1
MVX 18/06 5.5 7.5 - 5320 - - - 12.4
MVX 18/07 7.5 10 - 6200 - - - 14.3
MVX 18/08 7.5 10 - 7090 - - - 15.8
MVX 18/09 9.2 12.5 - 7970 - - - 19.6
MVX 18/10 11 15 - 8870 - - - 22.0
MVX 18/12 11 15 - 10630 - - - 23.9
MVX 18/14 15 20 - 12410 - - - 29.0
