Моноблочные электрические насосы с периферийным рабочим колесом серии ONDINA и РР
Моноблочные электрические насосы с периферийным рабочим колесом серии ONDINA и РР предназначены для перекачивания чистых жидкостей без абразивных примесей и волокнистых включений, невзрывоопасных и неагрессивных для материалов, из которых выполнены детали насоса, при максимальной температуре перекачиваемой жидкости 35°С для бытовых целей (европейский стандарт CEI EN 60335-2-41), либо при температуре 90°С для иных целей и при температуре окружающей среды не выше 40°С.
Область применения:
Для наполнения малых и средних резервуаров, для подачи или циркуляции воды в бытовых системах, для установки в системах охлаждения и кондиционирования.
Материалы:
- Корпус насоса - чугун G20 с антикоррозийным покрытием
- Фланец насоса - чугун G20 с антикоррозийным покрытием
- Крышка корпуса насоса - латунь UNI-EN 12165 (только для серии РР)
- Рабочее колесо: латунь UNI-EN 12165
- Вал насоса - нержавеющая сталь Aisi 420F
- Сальник - карбон/керамика
- Система "АВS" - Антиблокировочная система из нержавеющей стали (только для модели ONDINA 50), международный патент № IT1315401
Двигатель:
- закрытого типа
- с наружной вентиляцией
- класс защиты IPX4
- двухполюсный
- класс изоляции - F (ONDINA 50 и РР 50 - класс изоляции - В)
- однофазный - со встроенной термозащитой и конденсатором
- трехфазный - должен быть снабжен соответствующим внешним аварийным выключателем, подключение которого выполняется пользователем согласно действующим нормативам
- предназначен для длительной, непрерывной работы
ONDINA 50:
- "ABS" АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ Aisi 304 (международный патент IT1315401)
Характеристики:

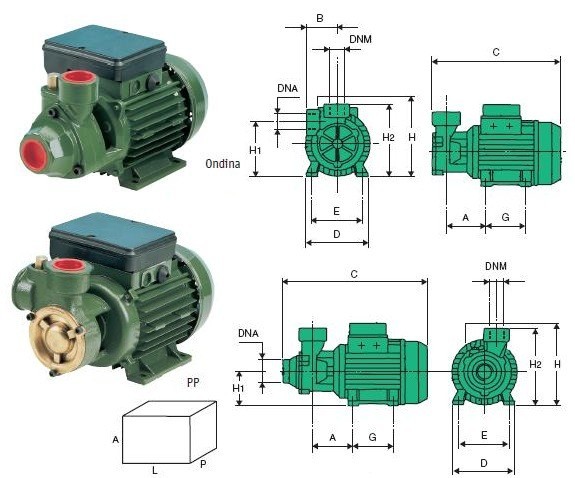

| Тип | Размер, мм | Размер упаковки, мм | Вес, кг | ||||||||||||
| A | B | C | D | E | G | H | H1 | H2 | DNA | DNM | A | L | P | ||
| ONDINA 50 | 65 | 50 | 256 | 120 | 97 | 80 | 156 | 63 | 145 | 1" | 1" | 165 | 290 | 150 | 6.1 |
| ONDINA 80 | 75 | 55 | 294 | 135 | 112 | 90 | 172 | 71 | 157 | 1" | 1" | 190 | 320 | 160 | 9.7 |
| ONDINA 100 | 75 | 55 | 294 | 135 | 112 | 90 | 172 | 71 | 157 | 1" | 1" | 190 | 320 | 160 | 11 |
| PP 50 | 75 | 62 | 245 | 120 | 97 | 80 | 156 | 107 | 144 | 1" | 1" | 165 | 290 | 150 | 6 |
| PP 80 | 85 | 64 | 280 | 135 | 112 | 90 | 172 | 120 | 160 | 1" | 1" | 190 | 320 | 160 | 9.9 |

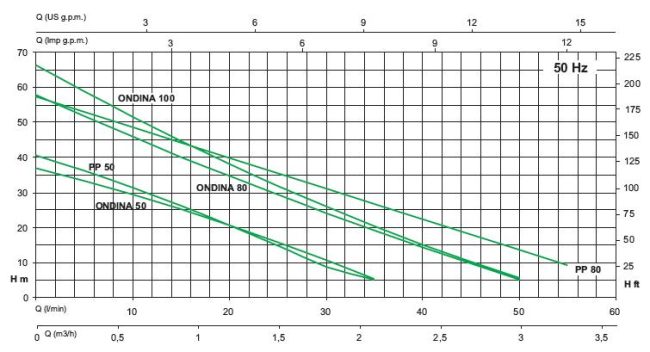

| Тип | Производительность | |||||||||||||
| Однофазный | Трехфазный | Q, м³/час | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3 | 3.3 |
| Q, л/мин | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| ONDINA 50 M | ONDINA 50 M | Напор, Н (м) | 37.0 | 33.4 | 29.4 | 25.2 | 20.7 | 15.8 | 10.7 | 5.3 | - | - | - | - |
| ONDINA 80 M | ONDINA 80 M | 57.8 | 51.8 | 45.9 | 40.2 | 34.7 | 29.3 | 24.2 | 19.2 | 14.3 | 9.7 | 5.2 | - | |
| ONDINA 100 M | ONDINA 100 M | 66.4 | 58.8 | 51.5 | 44.6 | 38.1 | 31.8 | 25.9 | 20.3 | 15.1 | 10.2 | 5.6 | - | |
| PP 50 M | PP 50 M | 41.0 | 36.5 | 31.7 | 26.5 | 20.9 | 15.0 | 8.9 | 5.2 | - | - | - | - | |
| PP 80 M | PP 80 M | 57.3 | 52.9 | 48.5 | 44.1 | 39.7 | 35.4 | 31.0 | 26.6 | 22.2 | 17.9 | 13.5 | 9.2 | |
| Тип | Номинальная мощность | Макс. потребляемая мощность (Вт) | Конденсатор (450 В макс) мкФ | Потребляемый ток, (А) | |||||
| Однофазный | Трехфазный | кВт | НР | 1 ~ 230 В | 3 ~ 230 / 400 В | 1 ~ 230 В | 3 ~ 230 В | 3 ~ 400 В | |
| ONDINA 50 M | ONDINA 50 M | 0.37 | 0.5 | 560 | 490 | 10 | 2.5 | 2.1 | 1 |
| ONDINA 80 M | ONDINA 80 M | 0.59 | 0.8 | 1150 | 1100 | 14 | 5.4 | 3.8 | 2.2 |
| ONDINA 100 M | ONDINA 100 M | 0.74 | 1 | 1200 | 1230 | 16 | 5.7 | 4.1 | 2.4 |
| PP 50 M | PP 50 M | 0.37 | 0.5 | 630 | 560 | 8 | 2.9 | 1.9 | 1.1 |
| PP 80 M | PP 80 M | 0.59 | 0.8 | 1200 | 1180 | 14 | 5 | 4.2 | 2.4 |
