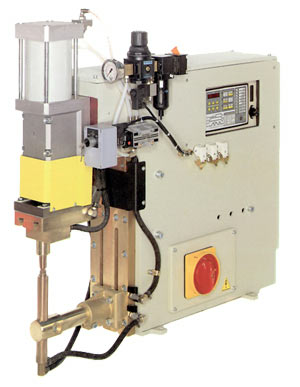

Настольные сварочные машины 2131-2144 - 63-150 кВА
Общие данные
- Микропроцессорный блок управления с непосредственным выводом на дисплей сварочного тока.
- Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы, с регулируемым устройством, предотвращающим вращение.
- Элементы пневматической системы не требуют смазки, что предотвращает появление масляного тумана и загрязнение окружающей среды.
- Регулируемый цилиндр двойного хода, управляемый ключом.
- Встроенная система фильтров с устройством регулировки давления сжатого воздуха и устройством отключения подачи сжатого воздуха.
- Клапаны регулировки скорости подачи электродов с виброгасителем в конце хода и глушителями на выпускных отверстиях воздуха, что обеспечивает минимальный уровень шума.
- Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах.
- Предварительная настройка параметров работы двухступенчатого педального блока управления для непосредственного вызова запрограммированного сварочного цикла № 2 (кроме изд. оборудованных опцией 2161-2181).
- Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
- Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом.
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
Параметры и технические характеристики
| ИЗД. № | 2131 | 2132 | 2133 | 2134 | 2135 | 2136 | 2141 | 2142 | 2143 | 2144 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Точечная сварка | • | – | • | – | • | – | • | – | • | – | |
| Рельефная сварка | – | • | – | • | – | • | – | • | – | • | |
| Фото | 6 | 1 | 6 | 1 | 6 | 1 | 6 | 1 | 6 | 1 | |
| Стандартный блок управления | TE180 | TE180 | TE180 | TE180 | TE180 | TE180 | TE180 | TE180 | TE180 | TE180 | |
| Мощность при ПВ=50% | кВА | 63 | 63 | 80 | 80 | 100 | 100 | 125 | 125 | 150 | 150 |
| Максимальная сварочная мощность | кВА | 195 | 230 | 255 | 295 | 355 | 405 | 405 | 465 | 465 | 535 |
| Ток короткого замыкания | кА | 34 | 40 | 38 | 44 | 44 | 50 | 48 | 55 | 50 | 58 |
| Максимальный сварочный ток для алюминия | кА | 30,9 | 36,4 | 34,5 | 40 | 40 | 45,5 | 43,6 | 50 | 45,5 | 52,7 |
| Максимальный сварочный ток для стали | кА | 27,2 | 32 | 30,4 | 35,2 | 35,2 | 40 | 38,4 | 44 | 40 | 46,4 |
| Тепловой ток при ПВ=100% | А | 6200 | 6200 | 6800 | 6800 | 7000 | 7000 | 8400 | 8400 | 9200 | 9200 |
| Напряжение вторичного контура | В | 7,1 6,3 5,6 5,0 |
7,1 6,3 5,6 5,0 |
8,3 7,5 6,7 6,1 |
8,3 7,5 6,7 6,1 |
10 9 8 7,1 |
10 9 8 7,1 |
10,5 9 8 7,3 |
10,5 9 8 7,3 |
11,5 10,2 9 |
11,5 10,2 9 |
| Напряжение питания 50 Гц* | В* | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| Сечение кабеля при длине L=30 м | мм2 | 50 | 50 | 70 | 70 | 95 | 95 | 2x50 | 2x50 | 2x70 | 2x70 |
| Предохранители с задержкой срабатывания | А | 125 | 125 | 160 | 160 | 200 | 200 | 250 | 250 | 315 | 315 |
| Ø плеч | мм | 49 | - | 49 | - | 49 | - | 49 | - | 49 | - |
| Ø электрододержателя | мм | 32 | - | 32 | - | 32 | - | 32 | - | 32 | - |
| Ø конуса электрода | мм | 19,05 | - | 19,05 | - | 19,05 | - | 19,05 | - | 19,05 | - |
| Размеры пластин | мм | - | 120/140 | - | 120/140 | - | 120/140 | - | 120/140 | - | 120/140 |
| Кол-во / шаг пазов | 1/мм | - | 2x63 | - | 2x63 | - | 2x63 | - | 2x63 | - | 2x63 |
| Минимальный раствор электродов | мм | 160 | 146 | 160 | 146 | 160 | 146 | 160 | 146 | 160 | 146 |
| Максимальный раствор электродов | мм | 360 | 313 | 360 | 313 | 360 | 313 | 360 | 313 | 360 | 313 |
| Вылет L | мм | 280 | — | 280 | — | 280 | — | 280 | — | 280 | — |
| Вылет D | мм | — | 230 | — | 230 | — | 230 | — | 230 | — | 280 |
| Макс. усилие на электродах (6 бар) – стандартный вариант | даН | 736 | 736 | 736 | 736 | 736 | 736 | 736 | 736 | 736 | 736 |
| Макс. усилие на электродах (6 бар) – с дополнительным цилиндром | даН | — | 1242 | — | 1242 | — | 1242 | — | 1242 | — | 1242 |
| Максимальный ход | мм | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Двойной ход – стандартный вариант | мм | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Регулируемый двойной ход (опции 2184-2185) | мм | 0-80 | O-80 | 0-80 | 0-80 | 0-80 | 0-80 | 0-80 | 0-80 | 0-80 | 0-80 |
| Подача сжатого воздуха | бар | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 |
| Расход воздуха на 1000 точек (6 бар),
стандартный вариант Ход 20 мм Макс. ход |
Нм3 | 4,6 15,4 |
4,6 15,4 |
4,6 15,4 |
4,6 15,4 |
4,6 15,4 |
4,6 15,4 |
4,6 15,4 |
4,6 15,4 |
4,6 15,4 |
4,6 15,4 |
| Ø подающего шланга | мм | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
| Водяное охлаждение | л/мин | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Уровень шума | дБ(А) | 72 | <70 | 74 | <70 | 74 | <70 | 75 | <70 | 75 | <70 |
| Условия измерения рабочий ход (мм) время сварки (циклов) сварочный ток (кА) скорость сварки (точек/мин) |
20 7 25,5 15 |
50 12 30 6 |
20 7 28,5 15 |
50 12 33 6 |
20 5 33 15 |
50 10 37,5 6 |
20 6 37 15 |
50 11 42 6 |
20 7 37 15 |
50 13 43 6 |
|
| Масса нетто | кг | 295 | 315 | 305 | 325 | 340 | 360 | 350 | 370 | 365 | 375 |
