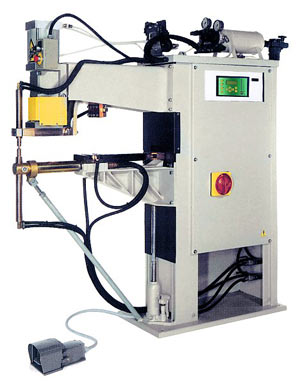

Машины для контактной точечной сварки № 8201N-8214N - 63-160 кВА
Общие данные
- Модульная конструкция механической части, плеч, креплений и цилиндров.
- Цилиндр с хромированным стержнем для тяжелых режимов работы, рассчитанный на длительный срок службы, с регулируемым устройством, предотвращающим вращение.
- Элементы пневматической системы не требуют смазки, что предотвращает появление масляного тумана и загрязнение окружающей среды.
- Опускание цилиндров без давления для технического обслуживания и регулировки.
- Регулируемый цилиндр двойного хода, управляемый ключом.
- Встроенная система фильтров и бака сжатого воздуха и устройством отключения подачи сжатого воздуха.
- Клапаны регулировки скорости цилиндров; виброгаситель на конце хода и глушители на выпускном отверстии для воздуха, снижающие шум при работе
- Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки.
- Предварительная настройка параметров работы двухступенчатого педального блока управления для непосредственного вызова запрограммированного сварочного цикла.
- Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
- Синхронный полупроводниковый контактор, изолированный от контура охлаждающей воды защитным термостатом.
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
- Кнопка аварийного останова для немедленного отключения машины.
- Блок управления ТЕ 500 с индикацией величины сварочного тока, блок ТЕ 526 по отдельному заказу
Параметры и технические характеристики (в соответствии С EN50063-ISO-669)
| ИЗД. № | 8201 | 8202 | 8203 | 8204 | 8207 | 8208 | 8209 | 8211 | 8212 | 8213 | 8214 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Машины для точечной сварки | • | • | • | • | • | • | • | • | • | • | • | |
| Машины для точечной и рельефной сварки | • | • | • | • | • | • | • | - | - | - | • | |
| Фото | № | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 6 | 6 | 6 | 2 |
| Номинальная мощность при ПВ=50% | кВА | 63 | 80 | 100 | 125 | 80 | 100 | 125 | 80 | 100 | 125 | 160 |
| Максимальная сварочная мощность | кВА | 230 | 295 | 420 | 460 | 230 | 315 | 350 | 135 | 205 | 225 | 650 |
| Ток короткого замыкания | кА | 40 | 44 | 52 | 54 | 34 | 39 | 41 | 20 | 25 | 26 | 65 |
| Максимальный сварочный ток для алюминия | кА | 36 | 40 | 47 | 49 | 30 | 35 | 37 | 18 | 22 | 23 | 59 |
| Максимальный сварочный ток для стали | кА | 32 | 35 | 41 | 43 | 27 | 31 | 32 | 16 | 20 | 20 | 52 |
| Тепловой ток при ПВ=100% | А | 6200 | 6800 | 7000 | 8400 | 6800 | 7000 | 8400 | 6800 | 7000 | 8400 | 9300 |
| Напряжение холостого хода во вторичном контуре | В | 7.1 6.3 5.6 5.0 |
8.3 7.5 6.7 6.1 |
10 9 8 7.1 |
10.5 9 8 7.3 |
8.3 7.5 6.7 6.1 |
10 9 8 7.1 |
10.5 9 8 7.3 |
8.3 7.5 6.7 6.1 |
10 9 8 7.1 |
10.5 9 8 7.3 |
12.1 |
| Напряжение питания, 50 Гц* | В | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| Сечение кабеля при длине L=30 м | мм2 | 50 | 70 | 95 | 2x50 | 70 | 95 | 2x50 | 70 | 95 | 2x50 | 2x70 |
| Предохранители с задержкой срабатывания | А | 125 | 160 | 200 | 250 | 160 | 200 | 250 | 160 | 200 | 250 | 315 |
| Минимальный раствор | мм | 175 | 175 | 175 | 175 | 175 | 175 | 175 | 175 | 175 | 175 | 175 |
| Максимальный раствор | мм | 475 | 475 | 475 | 475 | 475 | 475 | 475 | 475 | 475 | 475 | 475 |
| Вылет L | мм | 390 | 390 | 390 | 390 | 540 | 540 | 540 | 800 | 800 | 800 | 390 |
| Вылет D | мм | 270 | 270 | 270 | 270 | 420 | 420 | 420 | - | - | - | 270 |
| Размеры пластин | 120/140 | 120/140 | 120/140 | 120/140 | 120/140 | 120/140 | 120/140 | - | - | - | 120/140 | |
| Кол-во /шаг пазов | 2x63 | 2x63 | 2x63 | 2x63 | 2x63 | 2x63 | 2x63 | - | - | - | 2x63 | |
| Макс. усилие на электродах при давлении 6 бар (стандарт) | даН | 736 | 736 | 736 | 736 | 736 | 736 | 736 | 736 | 736 | 736 | 736 |
| Макс. усилие на электродах при давлении 6 бар (опция 8236-8237) | даН | 1242 | 1242 | 1242 | 1242 | 1242 | 1242 | 1242 | - | - | - | 1242 |
| Макс. ход | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | |
| Двойной ход (стандарт) | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | |
| Регулируемый двойной ход (опция 8236-8237) | 0-80 | 0-80 | 0-80 | 0-80 | 0-80 | 0-80 | 0-80 | 0-80 | 0-80 | 0-80 | 0-80 | |
| Подача сжатого воздуха | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 6.5 | 8.5 | 6.5 | 6.5 | 6.5 | |
| Расход воздуха на 1000 точек (6 бар) Стандартный вариант: ход 20 мм макс. ход Опция 8235: ход 20 мм макс. ход |
Н/м3 Н/м3 Н/м3 Н/м3 |
4.6 15.4 9.4 21.7 |
4.6 15.4 9.4 21.7 |
4.6 15.4 9.4 21.7 |
4.6 15.4 9.4 21.7 |
4.6 15.4 9.4 21.7 |
4.6 15.4 9.4 21.7 |
4.6 15,4 9.4 1.7 |
4.6 15.4 - - |
4.6 15.4 - - |
4.6 15.4 - - |
4.6 15.4 9.4 21.7 |
| Ø подающего шланга | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | |
| Водяное охлаждение | л/мин | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Уровень шума при работе | дБ(А) | 71 | 73 | 76 | 77 | 72 | 75 | 75 | 76 | 76 | 76 | 78 |
| Условия измерения рабочий ход (мм) время сварки (циклов) сварочный ток (кА) скорость сварки (точек/мин) |
50 13 29 6 |
50 11 34 6 |
50 10 39 6 |
50 12 41 6 |
50 21 25 6 |
50 17 29 6 |
50 22 30 6 |
20 23 15 15 |
20 16 19 15 |
20 20 20 15 |
50 11 49 6 |
|
| Масса нетто (приблизительно) | кг | 510 | 525 | 540 | 555 | 545 | 560 | 575 | 585 | 600 | 815 | 570 |
