Установка для перемешивания и выдачи раствора У-342

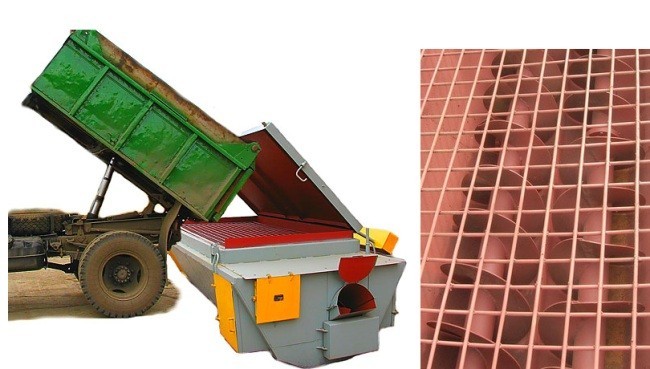

Установка для перемешивания и выдачи раствора предназначена для приема раствора из самосвалов, перемешивания, подогрева в зимнее время и выдачи по мере необходимости в подъемный бункер или растворный ящик, в которых раствор подается на рабочее место каменщика.
Преимущества установки:
- Высокая надежность, неприхотливость и безопасность.
- Возможность работы в темное врямя суток
- Благодаря двум перемешивающим шнекам достигается более эффективное перемешивание раствора.
- Установка позволяет производить строительные работы в зимнее время.
- Позволяет доставлять растворобетонную смесь на объект в самосвалах.
Устройство и принцип работы.

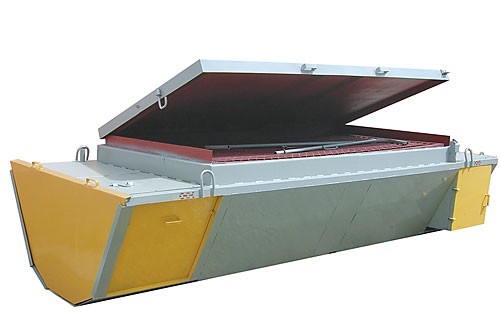

Установка для перемешивания и выдачи раствора У-342 представляет собой сварную конструкцию корытообразной формы длиной 4850 мм и высотой 900 мм. В центре Установка для перемешивания и выдачи раствора размещена емкость объемом 3,5 м3 в нижней части которой расположены два шнека, напорный для выдачи раствора, и перемешивающий который служит для постоянного перемешивания, что препятствует застыванию раствора. Перемешивающий шнек состоит из двух частей, одна из которой имеет правую навивку, а другая - левую. Емкость закрывается решеткой с ячейками 70x70 мм. С левой стороны емкости имеется отсек, где размещен привод шнеков. Привод шнеков состоит из электродвигателя, клиноременной передачи, редуктора, открытой шестеренчатой передачи и двух приводных, валов. С правой стороны емкости в отсеке расположен калорифер, щит с электроаппаратурой управления, пульт управления и разгрузочная горловина. На корпусе установки в специальных гнездах закрепляются два светильника.
Достоинствами установка для перемешивания и выдачи раствора являются: небольшая высота со стороны загрузки, что позволяет производить разгрузку самосвалов без применения эстакады. Установка для перемешивания и выдачи раствора предназначена для приема раствора из самосвалов, перемешивания, подогрева в зимнее время и выдачи по мере необходимости в подъемный бункер или растворный ящик, в которых раствор подается на рабочее место каменщика.

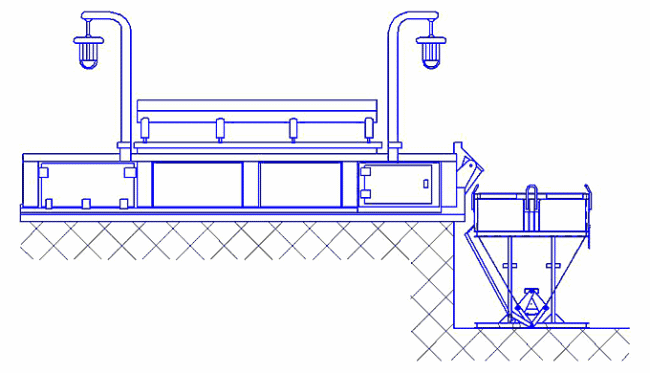

Вариант размещения установки У-342 для выгрузки в бадью БН-1,0-У.00 СБ
Технические характеристики:
| Емкость установки, м3 | 3,5 |
| Диаметр шнеков, мм | 400 |
| Скорость вращеия шнеков, об/мин | 28 |
| Производительность выгрузки, л/мин | 500 |
| Режим работы установки, ПВ% | 25 |
| Мощность электрокалорифера, кВт | 6 |
| Электродвигатель привода шенков: | |
| мощность, кВт | 11 |
| скорость вращения, кВт | 1450 |
| Общая установленная мощность, кВт | 18,5 |
| Масса, кг | 2960 |
| Габаритные размеры установки (длина/ширина/высота без светильников), мм | 4850/2400/1500 |
| Габаритные размеры подъемного бункера (длина/ширина/высота) , мм | 1244/1206/1843 |
