Вертикальные моноблочные многоступенчатые электрические насосы серии Verti Line
Вертикальные моноблочные многоступенчатые электрические насосы серии Verti Line разработаны с использованием самых современных инженерных решений и технологий. Они предназначены для перекачивания чистых жидкостей, без абразивных и волокнистых включений, невзрывоопасных и не агрессивных для материалов, из которых сделан насос, при максимальной температуре перекачиваемой жидкости не выше 35°С для бытового применения (европейский стандарт CEI EN 60335-2-41) или не выше 60°С для иных целей, при максимальной температре окружающей среды не выше 40°С.
- низкий уровень шума при работе насоса,
- в конструкции использованы антикоррозионные материалы,
- двойное механическое уплотнение вала насоса
- охлаждение двигателя перекачиваемой жидкостью,не нуждается в вентиляции
- простота установки как внутри, так и вне помещения,
- возможность установки в невентилируемых помещениях,
- могут быть установлены непосредственно внутри резервуаров или бассейнов.
Область применения:
Для повышения давления, в высоконапорных моечных устройствах, в ирригационных установках,в системах охлаждения и кондиционирования, в фонтанах и т.д.
Материалы:
- Корпус насоса - нержавеющая сталь марки Aisi 304
- Суппорт двигателя - латунь UNI-EN 12165
- Уплотнения - резина NBR
- Диффузоры - технополимер DYNALON 20 C со вставкой из нержавеющей стали Aisi 304
- Рабочие колеса - технополимер DYNALON 20 C со вставкой из нержавеющей стали Aisi 304
- Корпус двигателя - нержавеющая сталь марки Aisi 304
- Вал насоса - нержавеющая сталь марки Aisi 304
- Уплотнение насосной части - кольцо резина NBR
- Уплотнение двигателя - графит / карбид кремния
- Герметичный кабельный вывод
- Электрокабель - 3м H07RN-F с вилкой
Двигатель:
- двухполюсный асинхронный электродвигатель
- класс защиты - IP68
- класс изоляции - F
- однофазный - со встроенной термозащитой и конденсатором
- трехфазный - должен быть снабжен соответствующим внешним аварийным выключателем, подключение которого выполняется пользователем согласно действующим нормативам
- пригоден для длительной непрерывной работы
Характеристики:

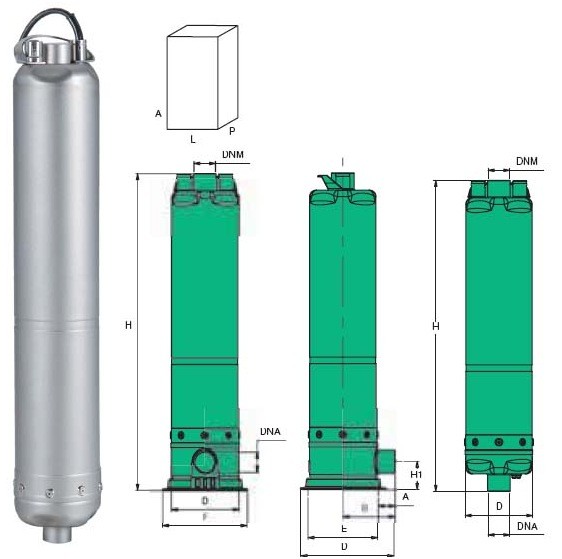

| Тип | Размер, мм | Размер упаковки, мм | Вес, кг | ||||||||||
| H | H1 | A | B | D | E | F | DNA | DNM | A | L | P | ||
| Verti Line 123 M | 626 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 800 | 190 | 240 | 18 |
| Verti Line 153 M | 675 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 800 | 190 | 240 | 20 |
| Verti Line 173 M | 784 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 900 | 190 | 240 | 21.5 |
| Verti Line 173 Т | 784 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 900 | 190 | 240 | 21 |
| Verti Line 156 M | 626 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 800 | 190 | 240 | 19.5 |
| Verti Line 176 M | 675 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 800 | 190 | 240 | 20.5 |
| Verti Line 176 Т | 675 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 800 | 190 | 240 | 19 |
| Verti Line 206 M | 784 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 900 | 190 | 240 | 23.5 |
| Verti Line 206 Т | 784 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 900 | 190 | 240 | 23 |
| Verti Line 159 M | 675 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 800 | 190 | 240 | 19.1 |
| Verti Line 179 M | 699 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 900 | 190 | 240 | 19.5 |
| Verti Line 179 Т | 699 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 900 | 190 | 240 | 19 |
| Verti Line 209 М | 798 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 900 | 190 | 240 | 22 |
| Verti Line 209 Т | 798 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 900 | 190 | 240 | 21.5 |
| Verti Line 2012 М | 675 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 800 | 190 | 240 | 20 |
| Verti Line 2012 Т | 675 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 800 | 190 | 240 | 19.5 |
| Verti Line 2512 М | 699 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 900 | 190 | 240 | 21 |
| Verti Line 2512 Т | 699 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 900 | 190 | 240 | 20.5 |
| Verti Line 3012 М | 798 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 900 | 190 | 240 | 23 |
| Verti Line 3012 Т | 798 | - | - | - | 136 | - | - | 1"1/4 | 1"1/4 | 900 | 190 | 240 | 22.5 |

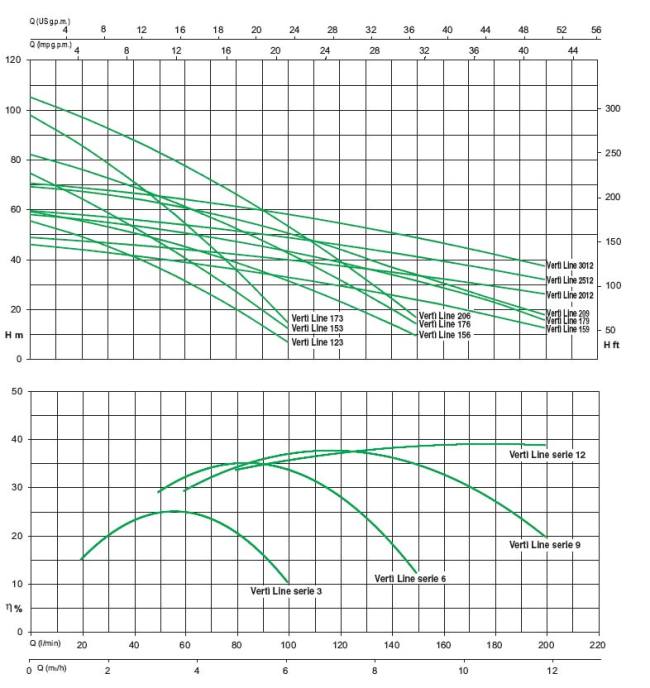

| Тип | Производительность | ||||||||||||||
| Однофазный | Трехфазный | Q, м³/час | 0 | 1.2 | 2.4 | 3 | 3.6 | 4.8 | 6 | 7.2 | 8.4 | 9 | 9.6 | 10.8 | 12 |
| Q, л/мин | 0 | 20 | 40 | 50 | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 | ||
| Verti Line 123 M | - | Напор, Н (м) | 54.3 | 48.1 | 40.1 | 35.5 | 30.4 | 19.0 | 5.9 | - | - | - | - | - | - |
| Verti Line 153 M | - | 73.4 | 63.3 | 52.0 | 45.9 | 39.6 | 26.0 | 11.4 | - | - | - | - | - | - | |
| Verti Line 173 M | Verti Line 173 Т | 96.8 | 84.6 | 70.2 | 62.1 | 53.6 | 34.8 | 13.8 | - | - | - | - | - | - | |
| Verti Line 156 M | - | 58.1 | 54.3 | 49.7 | 47.0 | 44.1 | 37.7 | 30.4 | 22.3 | 13.3 | 8.5 | - | - | - | |
| Verti Line 176 M | Verti Line 176 Т | 81.0 | 75.0 | 68.1 | 64.3 | 60.2 | 51.4 | 41.7 | 31.0 | 19.4 | 13.3 | - | - | - | |
| Verti Line 206 M | Verti Line 206 Т | 105.1 | 98.7 | 90.7 | 86.0 | 81.0 | 69.7 | 56.8 | 42.3 | 26.1 | 17.4 | - | - | - | |
| Verti Line 159 M | - | 45.0 | 42.8 | 40.5 | 39.2 | 37.9 | 35.0 | 31.8 | 28.4 | 24.8 | 22.8 | 20.8 | 16.7 | 12.2 | |
| Verti Line 179 M | Verti Line 179 Т | 56.9 | 55.0 | 52.5 | 51.1 | 49.6 | 46.1 | 42.3 | 37.9 | 33.1 | 30.5 | 27.7 | 21.9 | 15.7 | |
| Verti Line 209 М | Verti Line 209 Т | 68.5 | 66.4 | 63.7 | 62.1 | 60.3 | 56.4 | 51.7 | 46.5 | 40.6 | 37.4 | 34.0 | 26.7 | 18.2 | |
| Verti Line 2012 М | Verti Line 2012 Т | 47.8 | 46.4 | 44.8 | 43.9 | 43.0 | 41.0 | 38.8 | 36.5 | 33.9 | 32.6 | 31.2 | 28.3 | 25.2 | |
| Verti Line 2512 М | Verti Line 2512 Т | 58.5 | 56.8 | 54.9 | 53.9 | 52.8 | 50.4 | 47.7 | 44.9 | 41.8 | 40.1 | 38.4 | 34.8 | 30.9 | |
| Verti Line 3012 М | Verti Line 3012 Т | 69.5 | 67.7 | 65.5 | 64.3 | 63.1 | 60.2 | 57.1 | 53.6 | 49.8 | 47.8 | 45.7 | 41.2 | 36.4 | |
| Тип | Номинальная мощность | Макс.потребляемая мощность (Вт) | Конденсатор (450В макс) мкФ | Потребляемый ток (А) | ||||
| Однофазный | Трехфазный | кВт | НР | 1 ~ 230В | 3 ~ 230/400В | 1 ~ 230В | 3 ~ 400В | |
| Verti Line 123 M | - | 0.88 | 1.2 | 1180 | - | 25 | 5.2 | - |
| Verti Line 153 M | - | 1.1 | 1.5 | 1530 | - | 25 | 6.8 | - |
| Verti Line 173 M | Verti Line 173 Т | 1.47 | 2 | 1990 | 1890 | 30 | 9.2 | 4.1 |
| Verti Line 156 M | - | 1.1 | 1.5 | 1640 | - | 25 | 7.3 | - |
| Verti Line 176 M | Verti Line 176 Т | 1.47 | 2 | 2170 | 2090 | 30 | 9.8 | 3.9 |
| Verti Line 206 M | Verti Line 206 Т | 1.85 | 2.5 | 2610 | 2610 | 45 | 11.7 | 4.8 |
| Verti Line 159 M | - | 1.1 | 1.5 | 1580 | - | 25 | 7.1 | - |
| Verti Line 179 M | Verti Line 179 Т | 1.47 | 2 | 1950 | 1950 | 30 | 8.9 | 3.9 |
| Verti Line 209 М | Verti Line 209 Т | 1.85 | 2.5 | 2340 | 2240 | 45 | 10.6 | 4.3 |
| Verti Line 2012 М | Verti Line 2012 Т | 1.47 | 2 | 2350 | 2200 | 30 | 10.5 | 4.0 |
| Verti Line 2512 М | Verti Line 2512 Т | 1.85 | 2.5 | 2650 | 2800 | 45 | 11.7 | 5.2 |
| Verti Line 3012 М | Verti Line 3012 Т | 2.2 | 3 | 3100 | 3280 | 55 | 13.6 | 6 |
