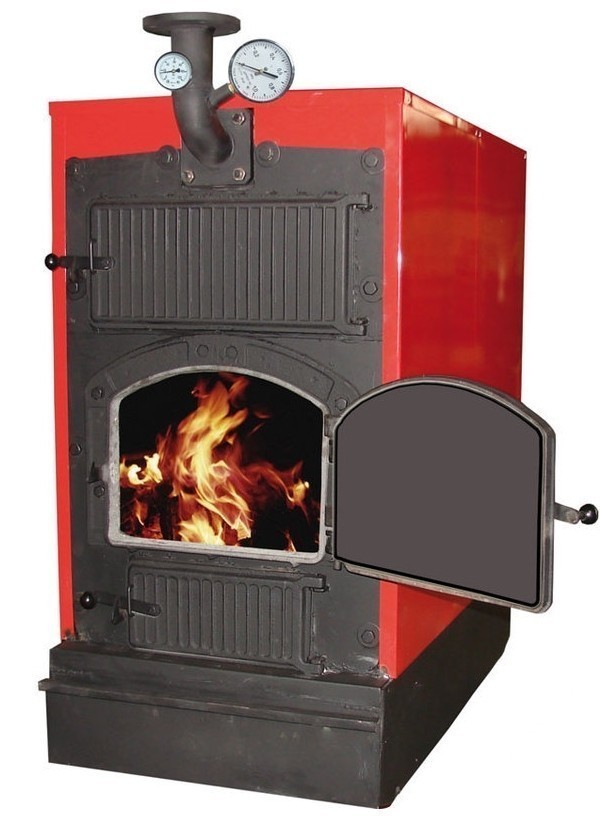

КВР Универсал РТ
Котел предназначен для теплоснабжения зданий коммунально-бытового назначения, оборудованных системами водяного отопления с принудительной циркуляцией воды с абсолютным давлением в системе до 0,7 МПа (7 кгс/см2) и температурой воды до 115 С° , изготавливается по ГОСТ 30735, относится к разряду отопительных водогрейных приборов с открытой камерой горения.
В качестве топлива возможно использовать:
- каменный уголь ГОСТ 8163-87
- бурый уголь по ГОСТ 14834-86
- брикеты торфа ГОСТ 9963-84, фрезерный торф ГОСТ 13672-76
- дрова по ГОСТ 3243-88.
Технические характеристики:
| № | Наименование параметров | Числовые значения | Примечание | ||
| 1. | Количество секций, шт. | 7 | 9 | 11 | |
| 2. | Теплопроизводительность при сжигании топлива, кВт | ||||
| каменного угля грохочёного | 120 | 160 | 200 | ||
| дров | 80 | 120 | 160 | ||
| 3. | Температура уходящих газов, °С, не более | 280 | |||
| 4. | Содержание оксид углерода (СО) в сухих неразбавленных уходящих газах, мг/м3, не более | 4500 | |||
| 5. | Коэффициент избытка воздуха, не более | 1,6 | |||
| 6. | Разрежение за котлом*, Па, не менее | 50 | |||
| 7. | Гидравлическое сопротивление при перепаде температур теплоносителя 15°С кПа | 23 | 29 | 34 | |
| 8. | Аэродинамическое сопротивление, Па | 32 | 38 | 42 | |
| 9. | Массовый расход уходящих газов, кг/ч | 384 | 512 | 640 | |
| 10. | Ориентировочный расход каменного угля (при 0нр=30 МДж/кг), кг/ч не более | 32,1 | 42,7 | 53,40 | при номинальной теплопроизво дительности |
| 11. | Класс котла | I | |||
| 12. | КПД,%, не менее | 74 | |||
| 13. | Максимальная температура воды, °С | 115 | |||
| 14. | Максимальное рабочее давление воды, МПа | 6,0 | |||
| 15. | Минимальное давление воды при рабочей
температуре теплоносителя, МПа до 95 °С до 115°С |
0,15 0,35 |
|||
| 16. | Минимальная температура воды на входе в котёл, °С | 40 | |||
| 17. | Объём воды, л | 56 | 72 | 88 | |
| 18. | Размеры загрузочной дверцы, мм. -ширина -высота |
450 320 |
|||
| 19. | Размеры топки, мм | ||||
| -длина | 1410 | 1670 | 1930 | ||
| -ширина | 560 | 560 | 560 | ||
| -высота | 590 | 590 | 590 | ||
| 20. | Габаритные размеры, мм. | ||||
| -длина L | 1440 | 1700 | 1960 | ||
| -длина L1 | 1070 | 1330 | 1590 | ||
| -ширина | 740 | 740 | 740 | ||
| -высота | 1530 | 1530 | 1530 | ||
| 21. | Масса, кг не более | 1095 | 1340 | 1590 | |
| 22. | Срок службы, лет | 25 | |||
