    Серия Т300Е

    Серия Т300Е

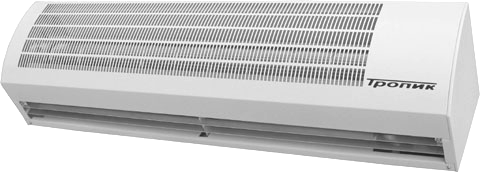

    Тепловые завесы для дверей высотой до 3,6м. Серия Т - это средний класс завес, который занимает промежуточное положение между завесами легких серий и завесами промышленной серии. Корпус белый (оцинкованная сталь, порошковая краска), либо нержавеющая сталь (исполнение Techno).

    Все завесы серии Т могут устанавливаться как вертикально, так и горизонтально.

    Внутри серии Т завесы подразделяются на классы 100, 200, 300, которые указывают максимальную высоту установки завесы (технически классы определяются производительностью завесы по воздуху)

    Завесы серии Т комплектуются выносным клавишным пультом управления 3Е либо радиоуправлением (доступно с завесами Т3ххЕ15R).

    В качестве опции предлагается выносной капиллярный или электронный терморегулятор.

    Маркировка.

    Первая цифра в маркировке обозначает класс завесы, две другие - мощность нагревательных элементов, буква Е - электрический способ нагрева, буква W - нагрев горячей водой, если буква отсутствует, то завеса без нагрева. В конце добавляется число 10 для завес длиной 1м,  15 для завес длиной 1.5м и 20 для завес длиной 2м и буква R, если используется радиоуправление.

    Например:

    Т309Е10 - завеса класса 300, электрическая мощность 9кВт , длина 1м, стандартный пульт.

    Т309Е15R - завеса класса 300, электрическая мощность 9кВт , длина 1.5м, радиоуправление.

    Крыльчатки вентиляторов Т серии установлены на подшипниках качения, что увеличивает срок службы и уменьшает шум при работе завесы.

    В завесах длиной 1.5м используются крыльчатки и оригинальное техническое решение немецкой фирмы PUNKER, непрерывная длина рабочей зоны завесы составляет 1200мм.

    В качестве нагревательных элементов используются "стич-элементы" производства немецкой фирмы EICHENAUER.

    Стич-элементы, применяемые в тепловых завесах ТРОПИК, характеризует практически безынерционная работа: нагрев за 1-2 секунды до полной мощности, и мгновенное остывание до безопасной температуры (в отличие от ТЭНов, которые выходят на режим несколько минут и также долго остывают из-за тепловой инерции). Это делает возможным и даже желательным использование концевых выключателей и автоматики. При открывании двери произойдет мгновенная подача теплого воздуха в проём двери, а при закрывании двери - прекращение нагрева либо включение пониженной мощности (в зависимости от настройки автоматики). При этом существенно снижаются затраты на электроэнергию и шумовое воздействие от постоянно работающей завесы.

    В ситуации аварийного прекращения подачи электроэнергии при использовании стич-элементов происходит быстрое остывание устройства. Если же используются ТЭНы, после прекращения обдува температура на ТЭНах будет некоторое время возрастать, что может привести к срабатыванию термозащиты и даже повреждению оборудования.

    Технические характеристики

    Модель T306E10 T309E10 T309E15 T314E15 T312E20 T3018E20
    Мощность, кВт 6 9 9 14 12 18
    Ступени мощности, кВт 2 / 4 / 6 4,5 / 9 3,5 / 5,5 / 9 7 / 14 4 / 8 / 12 9 / 18
    Δt, °C при макс. мощности Vmax / Vmin * 11 / 15 16 / 23 11 / 15 16 / 23 11 / 15 16 / 23
    Напряжение питания, В 220 / 380В 50Гц 380В 50Гц 380В 50Гц 380В 50Гц 380В 50Гц 380В 50Гц
    Максимальный ток, А 27 / 9 14 16 25 18 27
    Сечение сетевого кабеля, мм² (медного) 3 х 4,0 /
    5 х 2,5
    5 х 2,5 5 х 2,5 5 х 4,0 5 х 4,0 5 х 4,0
    Сечение кабеля ПДУ, мм²  (медного) 7 х 0,75 7 х 0,75 7 х 0,75 7 х 0,75 7 х 0,75 7 х 0,75
    Автомат защиты, А 32 / 16 20 20 32 25 32
    Скорость потока воздуха, макс, м/с 9 9 9 9 9 9
    Производительность,  макс/мин, м³/ч 1850 / 1200 1850 / 1200 2680 / 1740 2680 / 1740 3700 / 2400 3700 / 2400
    Ширина, мм 1000 1000 1510 1510 2000 2000
    Глубина, мм 239 239 239 239 239 239
    Высота, мм 226 226 226 226 226 226
    Вес (нетто), кг 13,0 13,6 17,5 18,3 25,5 26,1
    Максимальная высота
    установки, м
    3,4 3,4 3,4 3,4 3,4 3,4
    Уровень шума на расстоянии
    5 м, дБ не более
    58 58 59 59 60 60

    *  В таблице приведены результаты измерений ΔТ при нормальных климатических условиях и номинальном напряжении электросети. При изменении условий эксплуатации от указанных выше, ΔТ может изменяться ± 25%

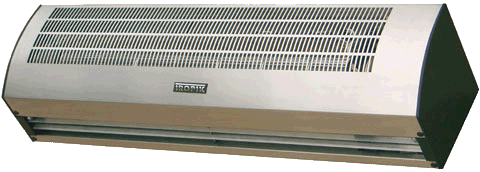

    Интерьерные завесы серии Techno, корпус из полированной нержавеющей стали

    тепловые завесы серии Т

    Все завесы с исполнением Techno по характеристикам идентичны стандартным завесам серии T.
