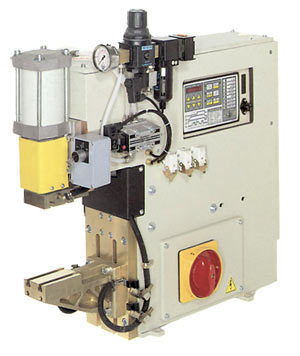

Настольные сварочные машины 2121-2126 - 32-63 кВА
Настольные сварочные машины для точечной и рельефной контактной сварки мощностью 16-150 кВА
Общие данные
- Микропроцессорный блок управления с непосредственным выводом на дисплей сварочного тока.
- Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы, с регулируемым устройством, предотвращающим вращение.
- Элементы пневматической системы не требуют смазки, что предотвращает появление масляного тумана и загрязнение окружающей среды.
- Регулируемый цилиндр двойного хода, управляемый ключом.
- Встроенная система фильтров с устройством регулировки давления сжатого воздуха и устройством отключения подачи сжатого воздуха.
- Клапаны регулировки скорости подачи электродов с виброгасителем в конце хода и глушителями на выпускных отверстиях воздуха, что обеспечивает минимальный уровень шума.
- Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах.
- Предварительная настройка параметров работы двухступенчатого педального блока управления для непосредственного вызова запрограммированного сварочного цикла № 2 (кроме изд. оборудованных опцией 2161-2181).
- Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
- Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом.
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
Параметры и технические характеристики (в соответствии С EN50063-ISO-669)
| ИЗД. № | 2121 | 2122 | 2123 | 2124 | 2125 | 2126 | |
|---|---|---|---|---|---|---|---|
| Точечная сварка | • | – | • | – | • | – | |
| Рельефная сварка | – | • | – | • | – | • | |
| Фото | 2 | 5 | 2 | 5 | 2 | 5 | |
| Стандартный блок управления | TE180 | TE180 | TE180 | TE180 | TE180 | TE180 | |
| Мощность при ПВ=50% | кВА | 32 | 32 | 50 | 50 | 63 | 63 |
| Максимальная сварочная мощность | кВА | 83 | 90 | 110 | 120 | 200 | 218 |
| Ток короткого замыкания | кА | 23 | 25 | 27 | 29 | 35 | 38 |
| Максимальный сварочный ток для алюминия | кА | 20,9 | 22,7 | 24,5 | 26,3 | 31,8 | 34,5 |
| Максимальный сварочный ток для стали | кА | 18,4 | 20 | 21,6 | 23,2 | 28 | 304 |
| Тепловой ток при ПВ=100% | А | 5100 | 5100 | 7000 | 7000 | 6200 | 6200 |
| Напряжение вторичного контура | В | 4,4 | 4,4 | 5 | 5 | 7,1 | 7,1 |
| Напряжение питания 50 Гц* | В* | 400 | 400 | 400 | 400 | 400 | 400 |
| Сечение кабеля при длине L=30 м | мм2 | 25 | 25 | 35 | 35 | 50 | 50 |
| Предохранители с задержкой срабатывания | А | 63 | 63 | 100 | 100 | 125 | 125 |
| Ø плеч | мм | 49 | - | 49 | - | 49 | - |
| Ø электрододержателя | мм | 25 | - | 25 | - | 25 | - |
| Ø конуса электрода | мм | 18 | - | 18 | - | 18 | - |
| Размеры пластин | мм | - | 80x90 | - | 80x90 | - | 80x90 |
| Кол-во / шаг пазов | 1/мм | - | 2x45 | - | 2x45 | - | 2x45 |
| Минимальный раствор электродов | мм | 155 | 125 | 155 | 125 | 155 | 125 |
| Максимальный раствор электродов | мм | 285 | 225 | 285 | 225 | 285 | 225 |
| Вылет L | мм | 200 | — | 200 | — | 200 | — |
| Вылет D | мм | — | 200 | — | 200 | — | 200 |
| Макс. усилие на электродах (6 бар) – стандартный вариант | даН | 300 | 470 | 470 | 470 | 470 | 470 |
| Макс. усилие на электродах (6 бар) – с дополнительным цилиндром | даН | — | — | — | — | — | — |
| Максимальный ход | мм | 80 | 80 | 80 | 80 | 80 | 80 |
| Двойной ход – стандартный вариант | мм | 60 | 60 | 60 | 60 | 60 | 60 |
| Регулируемый двойной ход (опции 2184-2185) | мм | — | — | — | — | — | — |
| Подача сжатого воздуха | бар | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 | 6,5 |
| Расход воздуха на 1000 точек (6 бар),
стандартный вариант Ход 20 мм Макс. ход |
Нм3 | 1,7 5,4 |
2,6 8,7 |
2,6 8,7 |
2,6 8,7 |
2,6 8,7 |
2,6 8,7 |
| Ø подающего шланга | мм | 10 | 10 | 10 | 10 | 10 | 10 |
| Водяное охлаждение | л/мин | 6 | 6 | 6 | 6 | 6 | 6 |
| Уровень шума | дБ(А) | <70 | <70 | <70 | <70 | 71 | <70 |
| Условия измерения рабочий ход (мм) время сварки (циклов) сварочный ток (кА) скорость сварки (точек/мин) |
20 10 17,2 15 |
50 21 19 6 |
20 14 20 15 |
50 29 22 6 |
20 7 26,2 15 |
50 14 29 6 |
|
| Масса нетто | кг | 165 | 167 | 170 | 172 | 185 | 187 |
