Однофазные машины мощностью 80-315 кВА

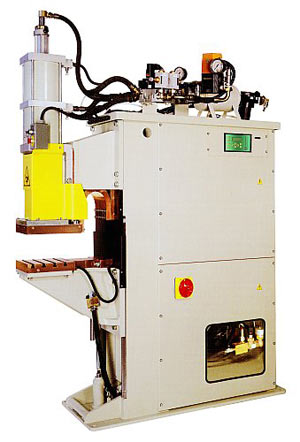

Однофазные машины мощностью 80-315 кВА для точечной и рельефной контактной сварки с линейным ходом верхнего электрода.
Общие данные
- Модульная конструкция механической части, плеч, креплений и цилиндров.
- Цилиндр с хромированным стержнем для тяжелых режимов работы, рассчитанный на длительный срок службы, с регулируемым устройством, предотвращающим вращение.
- Элементы пневматической системы не требуют смазки, что предотвращает появление масляного тумана и загрязнение окружающей среды.
- Опускание цилиндров без давления для технического обслуживания и регулировки. Регулируемый цилиндр двойного хода, управляемый ключом.
- Встроенная система фильтров и бака сжатого воздуха и устройством отключения подачи сжатого воздуха.
- Клапаны регулировки скорости электродов, виброгаситель на конце хода и глушители на выпускных отверстиях для воздуха, обеспечивающие минимальный уровень шума.
- Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах: стандартное оборудование машин для точечной сварки, по отдельному заказу на машинах для рельефной сварки.
- Двухступенчатый педальный блок управления рекомендуется для непосредственного вызова сварочной программы № 2 (кроме машин с поворотным переключателем).
- Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
- Синхронный полупроводниковый контактор, изолированный от охлаждающей воды, с защитным термостатом.
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность.
- Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
- Кнопка аварийного останова для немедленного отключения машины.
- Цифровое управление параметрами сварки с непосредственным выводом на дисплей значений сварочного тока.
Параметры и технические характеристики (в соответствии с EN50063-ISO-669)
|
Номинальная мощность при ПВ = 50% |
кВА |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
| Рама |
|
A |
||||||
| B | ||||||||
| C | ||||||||
|
Машина для точечной сварки |
|
l |
l |
l |
|
|
|
|
|
Машина для рельефной сварки |
|
l |
l |
l |
l |
l |
l |
|
|
* Максимальная мощность при сварке |
кВА |
200 |
280 |
340 |
420 |
560 |
750 |
970 |
|
*Ток короткого замыкания |
кА |
30 |
35 |
39 |
53 |
63 |
75 |
88 |
|
*Максимальный ток при сварке стали |
кА |
24 |
28 |
31 |
42 |
50 |
60 |
70 |
|
Тепловой ток при ПВ = 100% |
А |
6,8 |
7,0 |
8,4 |
11,3 |
12,8 |
14,2 |
16,2 |
|
Напряжение холостого хода во вторичном контуре |
В |
8,3 |
10 |
10,5 |
10 |
11,1 |
12,5 |
13,8 |
|
*Сетевое напряжение при 50 Гц |
В |
400 |
400 |
400 |
400 |
400 |
400 |
400 |
|
Сечение кабеля при длине до 30 м |
мм2 |
70 |
95 |
2 х 50 |
2 х 70 |
2 х 95 |
2 х 120 |
2 х 150 |
|
Предохранители с задержкой срабатывания |
А |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
|
Цилиндры |
Кол-во |
4/736 |
4/736 |
6/1206 |
6/1206 |
6/1206 |
7/1885 |
7/1885 |
|
Водяное охлаждение |
л/мин |
8 |
8 |
10 |
10 |
10 |
12 |
12 |
|
Подача сжатого воздуха |
л/мин |
6,5 |
6,5 |
6,5 |
6,5 |
6,5 |
6,5 |
6,5 |
