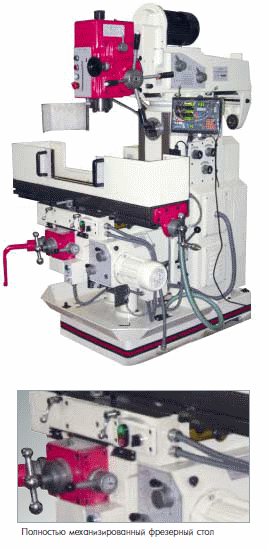

Универсальный фрезерный станок JMD-26X2 XY
- Компактная конструкция по высоте;
- Вертикальный и горизонтальный шпиндели;
- Присоединение шпинделя ISO 40 (DIN 2080);
- Ход пиноли вертикального шпинделя 120 мм;
- Диапазон частоты вращения вертикального шпинделя 67-2010 об/мин;
- Диапазон частоты вращения горизонтального шпинделя 40-1300 об/мин;
- Поворот головки влево/вправо;
- Режим работы для нарезания резьбы;
- Встроенная система подвода СОЖ;
- Полностью механизированный фрезерный стол;
- Регулируемый упор глубины сверления с переключателем реверса;
- УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак.
Стандартное исполнение:
- Устройство цифровой индикации по 3 осям;
- Зажимная тяга, 2 шт.;
- Сверлильный патрон 0 16 мм с оправкой ISO 40/B-16;
- Переходные втулки ISO 40/Mk-4, ISO 40/Mk-3, ISO 40/Mk-2;
- Автоматическая подача по оси Х с концевыми выключателями;
- Фрезерная оправка ISO 40 - 0 32 мм;
- Цанговый патрон с набором цанг 3-22 мм;
- Оправка горизонтального шпинделя 2 шт.;
- Тиски фрезерные, ширина губок 160 мм;
- Инструмент для обслуживания;
- Инструкция по эксплуатации.
Принадлежности:
| Артикул-№ | Описание |
| 464816 | Поворотный стол с круглой планшайбой 200 мм / МК-3 |
| 385021 | Поворотные машинные тиски 150x40x0-140 мм |
| 50000165 | Комплект прихватов для 14 мм Т-образного паза |
| 50000122 | Патрон шпинделя ISO40-MK2 |
| 50000123 | Патрон шпинделя ISO40-MK3 |
| 50000124 | Патрон шпинделя ISO40-B16 |
| 50000125 | Патрон шпинделя ISO40-ER32 + комплект из 11 цанг (4-20 мм) |
| 50000126 | Патрон шпинделя ISO40-d22 фрезерная оправка |
Технические характеристики:
| Артикул-№ 380 В | 50000451Т |
| Модель: | JMD-26X2 XY |
| Конус вертикального шпинделя: | ISO 40 (DIN 2080) |
| Конус горизонтального шпинделя: | ISO 40 (DIN 2080) |
| Диапазон вращения вертикального шпинделя: об/мин 12 | 67, 103, 171, 210 263, 322, 420, 645, 1070, 1315, 1640, 2010 |
| Диапазон вращения горизонтального шпинделя: об/мин 12 | 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300 |
| Макс. Ø сверления, (сталь / чугун): | 16 / 40 мм, автоподача |
| Макс. Ø концевого фрезерования: | 25 мм |
| Макс. Ø торцевого фрезерования: | 125 мм |
| Автоматический ход пиноли шпинделя: | 0,1 / 0,15 / 0,3 мм/об |
| Ход пиноли вертик. шпинделя: | 120 мм |
| Диаметр пиноли шпинделя: | 90 мм |
| Наклон фрезерной головки: | 45°, влево / вправо |
| Расст. от вертик. шпинделя до стола: | 80-420 мм |
| Расст. от вертик. шпинделя до стойки: | 200-550 мм |
| Расст. от горизонт. шпинделя до стола: | 0-340 мм |
| Размеры стола: | 1120х260 мм |
| Ход стола по оси X х Y: | 600x300 мм |
| Подача по оси Х: 8 | 24-720 мм/мин |
| Ускоренное перемещение: | 1080 мм/мин |
| Т-образный паз: 3 | 14 мм |
| Макс. нагрузка на стол: | 300 кг |
| Вертикальный двигатель | |
| Выходная мощность: | 1,5 кВт / S1 100% |
| Входная мощность: | 2,2 кВт / S6 40% |
| Горизонтальный двигатель | |
| Выходная мощность: | 2,2 кВт / S1 100% |
| Габаритные размеры (ДхШхВ): | 1580х1450х2150 мм |
| Масса: | 1300 кг |
