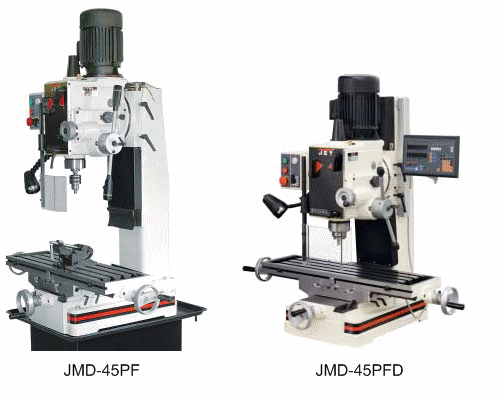

Фрезерные станки с редуктором JMD-45PF, JMD-45PFD

Фрезерные станки с редуктором JMD-45PF, JMD-45PFD

  • Массивный чугунный цоколь гарантирует работу без вибраций;
  • Большой, прецизионный, крестовой стол с регулируемыми клиновидными планками;
  • Направляющие в виде ласточкиного хвоста гарантируют устойчивость и точность перемещения;
  • Присоединение шпинделя ISO 30 для высокой производительности фрезерования;
  • Вращающиеся в масляной ванне отшлифованные шестерни редуктора гарантируют плавный ход;
  • Конические роликовые подшипники главного шпинделя гарантируют высокую точность кругового вращения (биение менее 0,015 мм);
  • Левое вращение шпинделя для нарезания резьбы;
  • Поворот головки вправо/влево для удобства работы;
  • Автоматическая подача пиноли шпинделя.

Стандартное исполнение:

  • Зажимная тяга М12;
  • Защитный экран с концевым выключателем;
  • Угловые тиски, ширина губок 85 мм;
  • 1—13 мм сверлильный патрон с оправкой ISO 30;
  • Твердосплавная торцовая фреза Ø 75 мм;
  • Инструменты для обслуживания в ящике;
  • Сертификат точности.

Принадлежности:

Артикул-№ Описание
350045 Закрытая подставка
50000410 Приспособление для монтажа цифровой индикации
51000200 Прибор цифровой индикации
50000170 Комплект прихватов для 16 мм Т-образного паза
464816 Поворотный стол с круглой планшайбой 200 мм/МК-3
385021 Поворотные машинные тиски 150мм
350055 Устройство подвода СОЖ
50000390 Автоподача по оси Х
50000102 * Патрон шпинделя ^030-МК2
50000103 * Патрон шпинделя ^030-МК3
50000104 Патрон шпинделя IS030-B16
50000105 * Патрон шпинделя IS030-ER32 + комплект 11 цанг (4—20 мм)
50000106 Патрон шпинделя IS030-d22
708119 Устройство для транспортировки

Технические характеристики:

Артикул № 400 В 50000400Т 50000401Т
Модель: JMD-45PF JMD-45PFD
Макс. диаметр сверления (Ст. 3): Ø 32 мм, М20 Ø 32 мм, М20
Макс. диаметр торцевой фрезы: Ø 100 мм Ø 100 мм
Макс. диаметр концевой фрезы: Ø 20 мм Ø 20 мм
Вылет: 250 мм 250 мм
Макс. расст. от шпинделя до стола: 460 мм 460 мм
Конус шпинделя: IS0 30 (DIN 2080) IS0 30 (DIN 2080)
Диапазон вращения шпинделя: 12 50 - 2500 об/мин 50 - 2500 об/мин
Ход пиноли автом: 107 мм 107 мм
Диапазон поворота головки: 90°влево/30°вправо 90°влево/30°вправо
Размер стола Х х Y: 825 х 240 мм 825 х 240 мм
Ход стола по оси X x Y: 520 x 210мм 520 x 210мм
Т-образные пазы: 4 16 мм 16 мм
Автоматическая подача пиноли: 0,12/0,18/0,25 мм/об 0,12/0,18/0,25 мм/об
Выходная мощность: 1,1 кВт / S1 100 % 1,1 кВт / S1 100 %
Входная мощность: 2,1 кВт / S6 40 % 2,1 кВт / S6 40 %
Масса: 340 кг 340 кг
