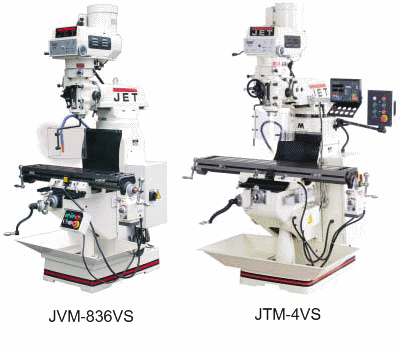

Вертикально-фрезерные станки JVM-836VS, JTM-4VS
- Хромированная пиноль с большим ходом для сверления;
- Большие упорные подшипники шпинделя гарантируют стабильность при фрезеровании;
- Гарантированное биение конуса шпинделя 0,01мм;
- Автоматический ход пиноли;
- Возможность поворота головки влево и вправо;
- Наклон головки на угол ±45° у JTM-4 VS;
- Возможность правого и левого вращения шпинделя;
- Регулируемый ход головки более 250 мм.
Стандартное исполнение:
- Централизованная система смазки;
- Зажимная тяга М12;
- Защитный экран с концевым выключателем;
- Инструмент для обслуживания в инструментальном ящике;
- Сертификат испытания;
- Устройство подачи по оси Х с концевым выключателем, плавной регулировкой подачи и кнопкой ускоренного хода;
- Устройство подвода СОЖ и поддон для сбора стружки.
Принадлежности:
| Артикул-№ | Описание |
| 50000170 * | Комплект прихватов для 16-мм Т-образного паза |
| 464816 | Поворотный стол с круглой планшайбой 200 мм / МК-3 |
| 385021 | Поворотные машинные тиски 150 х 40 х 0-140 мм |
| 50000102 * | Патрон шпинделя ^030-МК2 |
| 50000103 * | Патрон шпинделя ^030-МК3 |
| 50000104 | Патрон шпинделя IS030-B16 |
| 50000105 * | Патрон шпинделя IS030-ER32 + комплект 11 цанг (4—20 мм) |
| 50000106 | Патрон шпинделя IS030-d22 |
| 50000101 | Устройство автоподачи по оси Y |
| 50000107 | Устройство автоподачи по оси Z |
| 50000115 | Пневмозажим инструмента |
Технические характеристики:
| Артикул-№ 400 В с УЦИ | 50000610Т | 50000620Т |
| Артикул-№ 400 В | 50000100Т | 50000110Т |
| Модель: | JVM-836VS | JTM-4VS |
| Макс. диаметр сверления (Ст. 3): | Ø 32 мм, М20 | Ø 32 мм, М20 |
| Макс. диаметр торцевой фрезы: | Ø 100 мм | Ø 100 мм |
| Макс. диаметр концевой фрезы: | Ø 20 мм | Ø 20 мм |
| Конус шпинделя: | IS0 30 (DIN 2080) | IS0 30 (DIN 2080) |
| Диаметр шпинделя: | 85 мм | 85 мм |
| Диапазон частоты вращения шпинделя: | 50 - 3500 об/мин | 50 - 3500 об/мин |
| Ход пиноли шпинделя: | 127 мм | 127 мм |
| Диапазон поворота головки: | 90° влево/вправо | 90° влево/вправо |
| Диапазон наклона головки: | - | ± 45° вперед/назад |
| Макс. расст. от шпинделя до стола: | 355 мм | 460 мм |
| Мин. расст. от шпинделя до стойки: | 133 мм | 210 мм |
| Макс. расст. от шпинделя до стойки: | 400 мм | 480 мм |
| Размеры стола: | 905 x 200 мм | 1245 x 230 мм |
| Ход стола по оси Х х Y: | 640 x 240 мм | 780 x 304 мм |
| Скорость подачи по оси Х: | 0 - 900 мм/мин | 0 - 900 мм/мин |
| Т-образные пазы: 3 | 16 мм | 16 мм |
| Автоматическая подача пиноли: мм/об | 0,04 / 0,08 / 0,16 | 0,04 / 0,08 / 0,16 |
| Выходная мощность: | 2,3 кВт / S1 100 % | 2,3 кВт / S1 100 % |
| Входная мощность: | 4,2 кВт / S6 40 % | 4,2 кВт / S6 40 % |
| Масса: | 730кг | 1100кг |
Обязательные для заполнения поля отмечены звездочкой (*).
Вертикально фрезерный станок находит применение практически в любой производственной области. Он подходит для крупных предприятий, занимающихся металлообработкой, также его можно использовать в ремонтных мастерских, научно-исследовательских институтах, укомплектовать мастерскую школы или учреждения среднего профессионального образования. Можно поставить вертикально фрезерный станок в гараж и заняться собственным бизнесом.
Такие станки обычно выполняют фрезерные операции фасонными, цилиндрическими и угловыми фрезами. Также на них можно произвести операции растачивания различных деталей. Максимальный размер производимой детали зависит от типа и марки станка. Фрезерные станки могут работать с деталями, изготовленными из черных и цветных металлов, дерева, различных видов пластмасс.
Предлагаемый нашей компанией вертикально фрезерный станок, вы можете забрать в любом из наших офисов в городах: Челябинск, Екатеринбург, Магнитогорск, Ханты-Мансийск либо оформить доставку.
