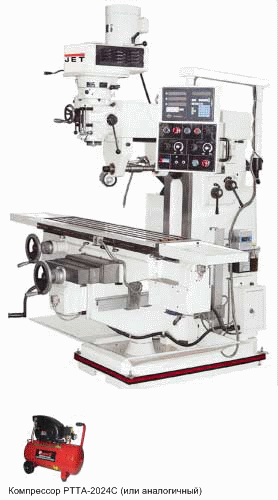

Фрезерный станок JTM-1360VSE
- Вертикальный и горизонтальный шпиндели ISO-40;
- Поворот головки влево/вправо;
- Режим работы для нарезания резьбы;
- Большой, полностью механизированный фрезерный стол;
- Централизованная система смазки фрезерного стола;
- Удобный пульт управления на кронштейне;
- УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак;
- Встроенная система подвода СОЖ;
- Пневматический останов стола (необходимо подключение 6 атм., расход минимальный);
- Компрессор производительностью 240 л/мин, давление 8 Атм, мощность 1,5 Квт.
Стандартное исполнение:
- Система подвода СОЖ;
- Фрезерная оправка и втулка;
- Инструмент для обслуживания;
- Ящик для инструмента;
- Поддон для сбора стружки;
- Оправки (вертикальная и горизонтальная), 2 шт.;
- Регулировочные опоры, 4 шт.;
- Регулировочные винты, 4 шт.;
- Инструкция по эксплуатации;
- Сертификат точности;
- Упаковочный лист;
- Компрессор РТТА - 2024С.
Принадлежности:
| Артикул-№ | Описание |
| 464816 | Поворотный стол с круглой планшайбой 200 мм / МК-3 |
| 385021 | Поворотные машинные тиски 150х40х0-140 мм |
| 50000170 * | Комплект прихватов для 16 мм Т-образного паза |
| 50000109 | Пневматическая зажимная тяга М16 |
| 50000122 * | Патрон шпинделя ISO40-MK2 |
| 50000123 * | Патрон шпинделя ISO40-MK3 |
| 50000124 | Патрон шпинделя ISO40-B16 |
| 50000125 * | Патрон шпинделя ISO40-ER32 + комплект из 11 цанг (4-20 мм) |
| 50000126 | Патрон шпинделя ISO40-d22 фрезерная оправка |
Технические характеристики:
| Артикул-№ 400В с УЦИ | 50000650T |
| Модель: | JTM-1360VSE |
| Макс. Ø сверления, (сталь/чугун): | 20 / 40 мм, автоподача |
| Макс. Ø торцевой/концевой фрезы: | 125 / 25 мм |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ: | |
| Конус шпинделя: | ISO-40 |
| Диаметр пиноли: | 105 мм |
| Частота вращения шпинделя, плавно: | 50-3200 об/мин |
| Автоподача пиноли шпинделя: | 0,035/0,08/0,14 мм/об |
| Ход пиноли шпинделя: | 127 мм |
| Диапазон наклона головки: | 90°, влево/вправо |
| Расстояние от шпинделя до стола: | 95-485 мм |
| Расстояние от шпинделя до стойки: | 150-670 мм |
| Поперечный ход консоли: | 500 мм |
| Диапазон зажима: | 3-22 мм |
| ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ: | |
| Конус шпинделя: | ISO-40 |
| Частота вращения шпинделя, 9: | 72-1145 об/мин |
| Расстояние от шпинделя до стола: | 0-400 мм |
| ФРЕЗЕРНЫЙ СТОЛ: | |
| Размер стола по оси X х Y: | 1525х340 мм |
| Ход стола по оси X х Y х Z: | 1100х380х400 мм |
| Т-образный паз/расстояние, 3 шт.: | 16 / 80 мм |
| Максимальная нагрузка на стол: | 550 кг |
| Подача стола по горизонтали, 6: | 22-384 мм/мин |
| Ускоренное перемещение стола по горизонтали / вертикали: | 1250 / 430 мм/мин |
| Входная мощность: | 7,0 / 7,0 кВт S6 40% |
| Выходная мощность: | 3,75 / 3,75 кВт S1 100% |
| Двигатель подачи стола по горизонтали: | 0,55 кВт |
| Двигатель ускоренного перемещения стола по вертикали: | 0,37 кВт |
| Насос подачи СОЖ: | 0,1 кВт |
| Габаритные размеры (ДхШхВ): | 2430х1640х2375 мм |
| Масса: | 2250 кг |
