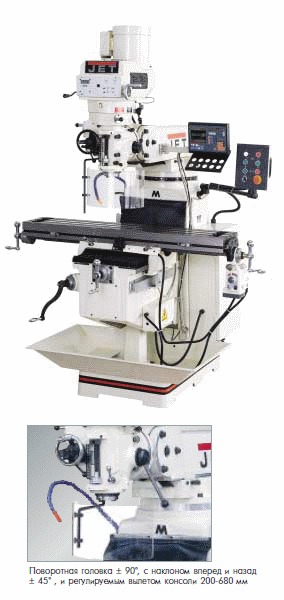

Вертикально-фрезерный станок JTM-1050VS
- Макс. радиальное биение торца шпинде¬ля ISO 40 (DIN 2080) составляет 0,005 мм;
- 2 диапазона чисел оборотов, которые плавно устанавливаются с помощью вариатора и пониженной передачи;
- Правое и левое вращение шпинделя;
- Цифровая индикация чисел оборотов;
- Поворот головки на угол ± 90° и наклон вперед-назад на угол ± 45°;
- Вылет фрезерной головки 200-680 мм;
- Централизованная система смазки стола;
- Встроенное устройство для подачи СОЖ и поддон для сбора стружки;
- Износостойкие направляющие Turcite B для перемещения по оси X и Y;
- Пульт управления на консоли;
- Сертификат геометрической точности;
- Механический тормоз шпинделя;
- Гайки регулировки люфтов по осям X и Y;
- УЦИ (устройство цифровой индикации) по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак.
Стандартное исполнение:
- Централизованная система смазки;
- Зажимная тяга М16;
- Защитный экран;
- Инструмент для обслуживания в инструментальном ящике;
- Инструкция по эксплуатации;
- Устройство подачи по оси X с концевым выключателем и кнопкой быстрого хода;
- Устройство для подвода СОЖ и поддон для сбора стружки;
- Регулируемый упор глубины сверления.
Принадлежности:
| Артикул-№ | Описание |
| 50000170 * | Комплект прихватов для 16-мм Т-образного паза |
| 464816 | Поворотный стол с круглой планшайбой 0 200 мм / МК-3 |
| 385021 | Поворотные машинные тиски 150 х 40 х 0-140 мм |
| 50000109 | Пневматическая зажимная тяга М16 |
| 50000107 | Устройство автоподачи по оси Z |
| 50000108 | Устройство автоподачи по оси Y |
| 50000122 * | Патрон шпинделя ISO40-MK2 |
| 50000123 * | Патрон шпинделя ISO40-MK3 |
| 50000124 | Патрон шпинделя ISO40-B16 |
| 50000125 * | Патрон шпинделя ISO40-ER32 + комплект из 11 цанг (4-20 мм) |
| 50000126 | Патрон шпинделя ISO40-d22 фрезерная оправка |
Технические характеристики:
| Артикул-№ 400 B с УЦИ | 50000630T |
| Артикул-№ 400 В | 50000111Т |
| Модель: | JTM-1050VS |
| Макс. диаметр сверления (Ст. 3): | Ø 20 мм, автоподача |
| Макс. диаметр торцевой фрезы: | Ø 125 мм |
| Макс. диаметр концевой фрезы: | Ø 25 мм |
| Конус шпинделя: | ISO 40 (DIN 2080) |
| Диаметр шпинделя: | 105 мм |
| Частота вращения шпинделя: плавно | 50 - 3000 об/мин |
| Ход пиноли: | 127 мм |
| Диапазон поворота головки: | 90° влево / вправо |
| Диапазон наклона головки: | ± 45° вперед / назад |
| Расстояние от шпинделя до стола: | 40 - 446 мм |
| Расстояние шпинделя до стойки: | 200 - 680 мм |
| Размеры стола: | 1270 х 254 мм |
| Ход стола по оси X х Y: | 800 х 380 мм |
| Скорость подачи по оси X: | 0 - 900 мм/мин |
| Т-образные пазы:3 | 16 мм |
| Максимальная нагрузка на стол: | 380 кг |
| Автоматическая подача пиноли: | 0,04/ 0,08/ 0,15 |
| мм/об | |
| Выходная мощность: | 3,75 кВт / S1 100 % |
| Входная мощность: | 7,0 кВт / S6 40 % |
| Габаритные размеры (ДхШхВ): | 1700х1955х2350 мм |
| Масса: | 1320кг |
