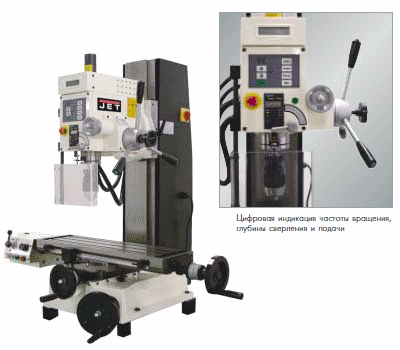

Фрезерно-сверлильный станок JMD-3
- Массивный корпус из серого чугуна для уменьшения вибрации;
- Мощный асинхронный двигатель мощностью 1,0 кВт;
- Плавная регулировка частоты вращения 100-1750 об/мин;
- Цифровая индикация частоты вращения и перемещения шпинделя;
- Левое вращение шпинделя и функция резьбонарезания;
- Усиленные подшипники шпинделя гарантируют стабильность при фрезеровании;
- Поворотная фрезерная головка для наклонных и горизонтальных работ;
- Усиленный точный крестовый стол с регулируемыми направляющими типа «ласточкин хвост»;
- Размещенный спереди удобный маховичок для перемещения фрезерной головки вверх/вниз.
Стандартное исполнение
- Регулятор плавного изменения частоты вращения с цифровой индикацией;
- Тонкая регулировка подачи шпинделя с цифровой индикацией;
- Зажимная тяга М12;
- Быстрозажимной сверлильный патрон 1-13 мм с МК-3;
- Защитный экран;
- Сертификат точности.
Принадлежности:
| Артикул-№ | Описание |
| 50000025 | JMD-1, станочные тиски 50 мм |
| 50000026 | JMD-1, JMD-2, поворотный стол Ø 100 мм |
| 50000027 | JMD-1,J MD-2, цанги Mk-2 с Ø 3, 4, 5, 6, 8, 10 мм |
| 50000028 | JMD-1, комплект прихватов для паза 8 мм |
| 50000029 | JMD-1, JMD-2, диски для поворотного стола 50000026 |
| 50000031 | JMD-1, JMD-2, задняя бабка для 50000026 |
| 50000032 | JMD-1, JMD-2, фланец патрона для монтажа планшайб 50000033 /034 на 50000026 |
| 50000033 | JMD-1, JMD-2, 3-кулачковый патрон диаметром Ø80 мм |
| 50000034 | JMD-1, JMD-2, 4-х кулачковая планшайба Ø80 мм |
| 50000035 | JMD-1, JMD-2, расточная оправка Mk-2 |
| 50000036 | JMD-1, JMD-2, поворотные тиски 55х75 мм |
| 50000037 | JMD-1, JMD-2, JMD-3, набор концевых фрез из быстрорежущей стали 3, 4, 5, 6, 8, 10 мм |
| 50000038 | JMD-1, JMD-2, оправка шпинделя Mk-2/Ø13 мм |
Технические характеристики:
| Артикул № 230 В | 50000050М |
| Модель: | JMD-3 |
| Макс. диаметр сверления (Ст.3): | Ø 20 мм / М10 |
| Макс. диаметр торцевой фрезы: | Ø 50 мм |
| Макс. диаметр концевой фрезы: | Ø 20 мм |
| Расст. от шпинделя до стойки: | 230 мм |
| Макс. расстояние от шпинделя до стола: | 410 мм |
| Конус шпинделя: | МК-3 / М12 |
| Частота вращения шпинделя: | 100-1750 об/мин |
| Ход пиноли шпинделя: | 70 мм |
| Диапазон поворота головки : | 90° влево/ 45° вправо |
| Ход стола по оси Х х Y: | 350 х 150 мм |
| Размер стола: | 510 х 160 мм |
| Т-образные пазы: 3 | 12 мм |
| Выходная мощность: | 1,0 кВт / S1 100% |
| Входная мощность: | 1,3 кВт / S6 40% |
| Габаритные размеры в мм: | 700х560х850 |
| Масса: | 165 кг |
